锂电池自放电现象

锂离子电池因其能量密度高、寿命长、重量轻等特点，被广泛应用于现代电子设备、电动汽车和储能装置。然而，即使在不使用时，锂电也会逐渐失去电量——这种现象称为自放电。虽然这是电池的自然特性，但如果不加以管理，可能会导致性能下降甚至安全风险。
本文将探讨锂电自放电的原理、原因、K值检测方法、危害和预防措施。目的是帮助用户更好地理解和优化电池使用和存储。

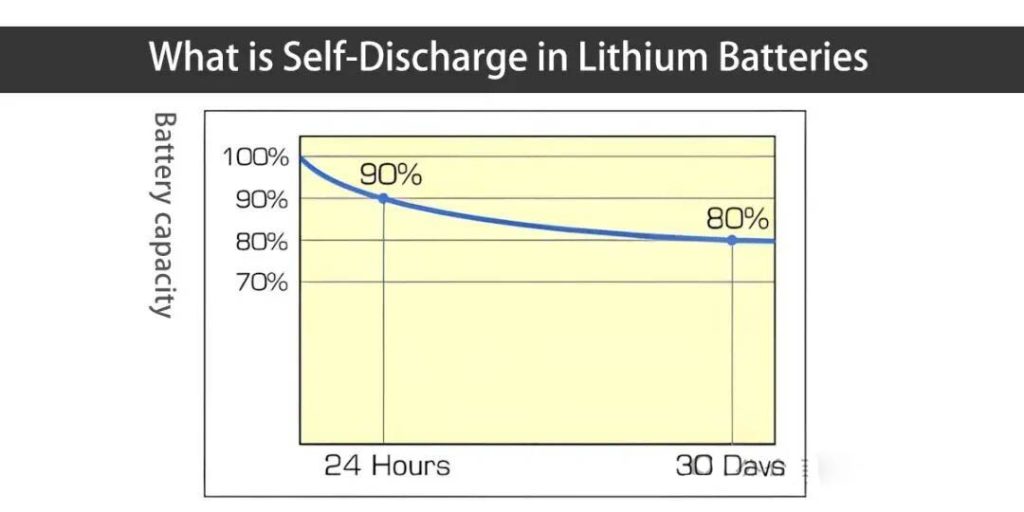

什么是锂电自放电？

锂电自放电是指电池在开路状态（即未连接到负载或充电器）时电量随时间自然减少。这种电荷损失是由内部微短路和不可逆化学副反应引起的。在高温多湿条件下，自放电率变得更加明显。自放电主要有两种类型：
可逆自放电：由物理因素引起，可以通过充电来恢复损失的容量。
不可逆自放电：由消耗活性物质并导致永久性容量损失的化学反应引起。

K 值：测量自放电的关键指标

定义

K 值表示开路电压（OCV） 随时间下降的速率，是电池自放电性能的关键指标。较低的 K 值表示压降较慢且电池质量较好。

公式

K值使用以下公式计算:K=(OCV₁–OCV₂)/(t₂ – t₁)

其中OCV₁和OCV₂分别是t₁和t₂时的开路电压。

应用

在电池生产中，在室温或高温下储存期间进行多次OCV测量（例如OCV1、OCV2、OCV3、OCV4），以检测和剔除具有高自放电率的电池，确保产品的一致性。

锂电池自放电的主要原因？

自放电源于不受控制的内部反应，分为两个方面：

❶物理微短路

物理微短路不会导致不可逆的容量损失，但会导致电压缓慢下降并增大 K 值。
导致微短路的因素包括：
污染物或颗粒：电极表面或隔膜内部的微小颗粒或金属毛刺会刺穿隔膜并引起短路;
隔膜错位或损坏：隔膜未能有效隔离正负极，导致局部接触;
金属杂质：
生产过程中，在电场的作用下会引起微短路;
密封不良：垫片或包装密封性能差会导致外部电子泄漏。

❷化学副反应

不可逆的化学副反应直接损耗活性锂和电解液，导致功率损耗和电池寿命缩短。主要包括：
水分引发反应：电池中的微量水分会与六氟磷酸锂（LiPF₆）反应生成氢氟酸（HF），破坏SEI膜，产生气体并继续与电解液反应，形成恶性循环。
电解液分解：在高SOC（电荷状态）或高温条件下，一些电解液成分会缓慢分解，释放气体，影响容量。
正极材料腐蚀：正极金属杂质在高压下被氧化成金属离子，迁移到负极形成枝晶，刺穿隔膜引起短路。

锂电池自放电的危害？

电荷损失：即使设备关闭，电池中的反应仍在继续，导致存储电量减少。对于备用电源、应急设备等，这可能会导致设备在关键时刻无法启动。

电池寿命缩短：自放电会加速活性材料的损失，尤其是在长期储存过程中，导致不可逆转的容量退化、过早退役和更换成本增加。
安全风险：自放电过程会产生热量。如果热量积聚，会导致局部温升、热失控，甚至锂电池爆炸。这种风险在高温环境或密闭存储空间中尤其高。
性能问题：一些智能设备依赖于精确的电源管理。自放电会导致功率估计不准确，影响用户体验。例如，医疗器械、电网储能等行业尤为敏感。

如何减少锂电池自放电？

虽然无法完全消除自放电，但以下策略可以降低其发生率：

避免高温：高温是加速自放电的主要原因。电池应存放在通风良好、干燥、阴凉的地方，避免阳光直射和热源。

控制湿度：电池制造、包装和储存过程中的湿度应严格控制，以防止潮湿引起的副作用。建议将电池存放在防潮容器中或真空包装。

选择优质电池：高质量电池通常具有更好的封装、更低的杂质水平和优异的 SEI 膜稳定性，从而降低自放电率。

定期保养：对于长期存放的电池，应定期检查电压，并进行适当的充放电循环，以保持SEI膜的稳定性，避免深度放电造成的损坏。

制造优化：在电池制造过程中，应进行多次OCV测试，筛选出K值较高的不良电芯，防止其进入市场，提高整体产品一致性。

结论

锂电池自放电是一种自然且不可避免的现象，但其影响可能很大。了解其根本原因、使用 K 值进行检测并采取预防措施对于保持电池性能、寿命和安全性至关重要。
