EA乙酸乙酯是如何提高锂电池快充性能的？

乙酸乙酯（EA）如何成为提升快充性能的关键材料。EA 作为羧酸酯类溶剂的典型代表，正逐步从低温电解液应用拓展至快充领域，其核心优势在于同时解决了锂离子传输效率与界面稳定性两大快充瓶颈问题。

一、EA 的核心物理化学特性

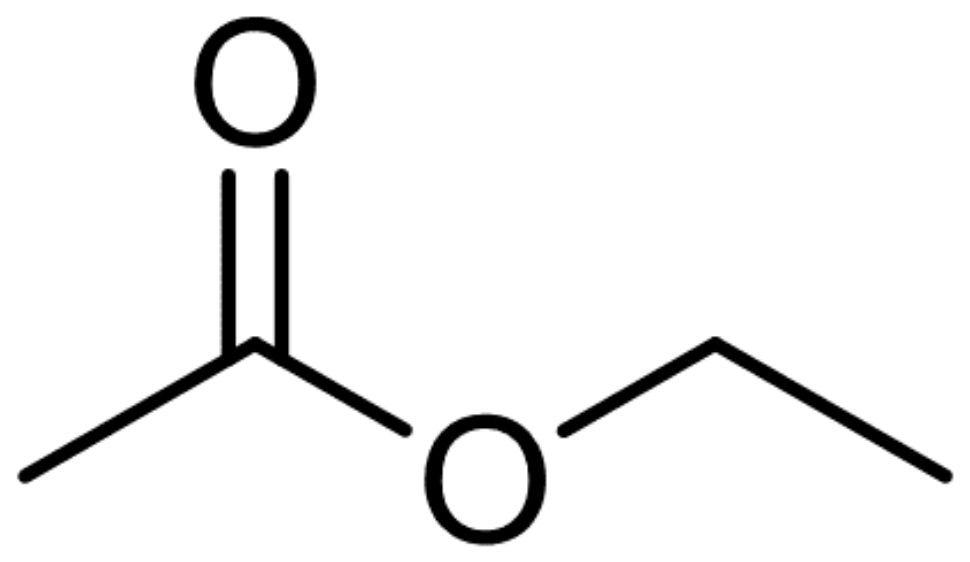

EA（乙酸乙酯）的分子结构为CH₃COOCH₂CH₃，与传统碳酸酯类溶剂相比，具有三大独特物性：

低黏度：20°C 时仅约0.45cP，显著低于碳酸二甲酯（DMC，0.59cP）与碳酸乙烯酯（EC，约3.9cP）适宜介电常数：ε≈37.5，平衡了锂盐解离能力与离子迁移阻力强路易斯碱性：Gutmann 供体数≈27，对锂离子具有适中的溶剂化能力

这些特性使EA成为快充电解液的理想组分，既保证离子快速传输，又避免了溶剂化过强导致的去溶剂化困难。

二、四大核心作用机制解析

1. 提升离子电导率：快充的基础保障

快充的核心要求是单位时间内通过更多锂离子，而离子电导率是决定性因素。

EA通过双重机制提升电导率：促进锂盐解离：EA的高介电常数削弱Li⁺与阴离子（如 PF₆⁻、TFSI⁻）的库仑作用，使锂盐解离度提高30%以上，显著增加自由锂离子浓度。

降低体系黏度：EA的低黏度特性稀释高黏度碳酸酯溶剂（如EC），使电解液整体黏度降低40-60%，大幅减少离子迁移阻力。

2. 重构溶剂化鞘层：

锂离子在电解液中并非裸离子存在，而是被溶剂分子包裹形成溶剂化鞘层。EA 对溶剂化结构的优化是其提升快充性能的关键：

3. 降低去溶剂化能垒：

快充过程中，锂离子必须先脱离溶剂化鞘层才能嵌入电极，这一过程的能垒占总活化能的60%以上，是界面动力学的主要瓶颈。EA形成的溶剂化鞘层更松散，使锂离子更容易摆脱溶剂分子束缚，去溶剂化能垒降低30-40%协同阴离子效应：与 FSI⁻、ODFB⁻等阴离子协同，形成更易解离的混合溶剂化结构，进一步加速去溶剂化过程

4.调控 SEI 膜

快充时电极界面反应加剧，易形成不稳定SEI膜，导致阻抗升高与循环寿命下降。EA与特定阴离子（如 FSI⁻）协同，促使SEI膜形成富含 LiF、Li₂O等无机成分的致密结构，电子绝缘性强且离子导电性高。

三.EA缺点高温性能不佳

EA的沸点仅77℃，挥发性极强，同时高温会加速其氧化还原副反应；55℃高温存储时，电解液快速挥发损耗，锂盐浓度失衡，电芯自放电率大幅提升；高温循环下，SEI 膜破损速率加快，活性锂损耗加剧，容量保持率断崖式下跌。

小结：EA的快充优势是以牺牲电化学稳定性、循环寿命、安全性为代价的，核心作用是改善低温与小倍率快充性能。想要发挥其价值，必须通过氟化改性（如氟代乙酸乙酯FEA）提升氧化稳定性，或搭配专用成膜体系弥补界面缺陷，这也是当前电解液配方研发的核心方向之一。
