Anode-free固态电池锂沉积之谜
随着电动化和储能需求的不断攀升，人们对锂电池能量密度、安全性以及循环寿命提出了更高要求。无负极固态电池（Anode-free Solid-State Battery，AF-SSB）作为一种潜在解决方案，正逐渐走入研究与产业视野。与传统含阳极金属箔或负极材料的电池不同，无负极固态电池在出厂状态不含可逆锂源负极，放电时通过将正极中“额外”的锂离子沉积到电流收集器上来完成工作。理论上，这能最大化电池的比能量并减少无效重量，为下一代高能量密度电池打开新的大门。然而，AF-SSB在实际应用中仍面临一系列严峻挑战，包括锂沉积/剥离过程中的界面不稳定、机械应力与体积变化难以控制，以及在高电流密度下易形成锂枝晶或不均匀锂层。针对这些问题，《Electro-chemo-mechanics of anode-free solid-state batteries》一文进行了系统的回顾与展望，从力学-电化学耦合机理（electro-chemo-mechanics）切入，探讨了从微观形貌到宏观电池结构的关键影响因素。作者认为，只有充分理解沉积过程中的化学与力学交互作用，才能在无负极固态电池中实现稳定的锂电沉积与剥离，并将高能量密度与长循环寿命真正结合起来。本文将基于该论文的观点，深入剖析无负极固态电池技术的研究现状、关键挑战及其潜在解决思路。
【结果与讨论】
1、无负极固态电池的背景与优势
1.1 原理与特点
传统锂电池在负极侧通常包含石墨、硅基或金属锂等活性材料。而在无负极固态电池（AF-SSB）中，负极活性材料在出厂时几乎不存在，只有一个薄薄的金属集流体（如铜箔或不锈钢网）。当首次充电时，来自正极的“过量”锂离子会穿过固态电解质，在负极集流体表面沉积并形成锂层。理论上，这种设计能最大化能量密度，因为整个负极的有效比容量与空间利用率提高到极限；同时省去了初始负极材料的复杂制备与装配过程。然而，在实践中，锂的沉积行为往往十分复杂，不均匀沉积会导致枝晶生长、界面破裂或电解质损坏，导致容量衰减和安全风险。
1.2 高能量密度的潜力
从体积和质量角度衡量，如果能保持稳定循环，AF-SSB可能比传统锂金属或硅基负极的固态电池还要进一步减少负极段的体积和质量——意味着在相同电芯尺寸下可嵌入更多正极活性材料，得到更高总能量输出。特别在航空航天、无人机或高端电动汽车领域，对比能量、续航里程和轻量化的需求尤为迫切，因此AF-SSB的研究价值不言而喻。

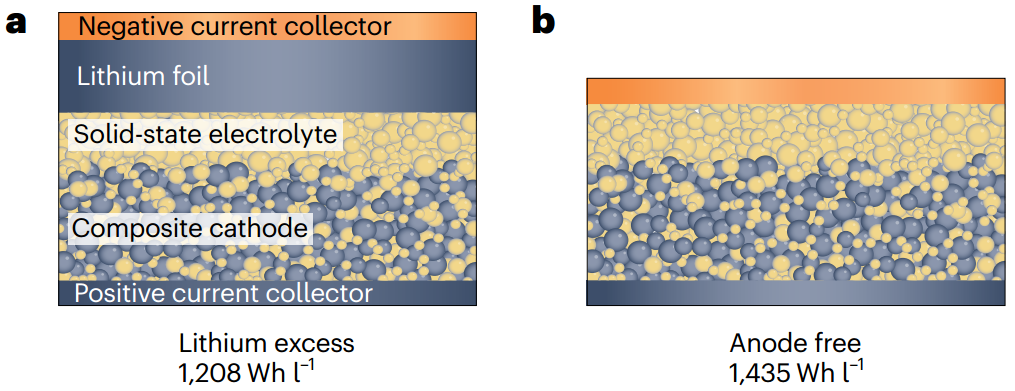

图1：SSB的结构。锂过量SSB（a）和无阳极SSB（b）的示意图。
2、电化学-力学耦合：从理论到实际
2.1 “电化学沉积”的力学本质
对于无负极固态电池，锂在首次充电时沉积于负极集流体与固态电解质（SSE）界面。沉积过程伴随离子输运、电子传导与机械应力的多重交互。锂离子抵达负极界面后，需要在局部位置还原为金属锂。如果表面存在微小缺陷或局部电流密度过大，沉积将优先在这些区域聚集，进而形成不均匀的形貌和局部应力集中。随着沉积厚度累积，缺陷区域的应力水平会进一步提高，甚至出现裂纹或剥离，从而破坏固态电解质结构，导致副反应或短路。因此，锂沉积的电化学行为与局部力学状态相互影响，形成了“电化学-力学耦合”问题。
2.2 界面应力与体积变化
在AF-SSB中，没有原先的负极来缓冲体积膨胀，所有的形变和应力都要被集流体和固态电解质本身承受。如果沉积的锂层足够厚，会引发显著体积变化；同时，固态电解质（如硫化物、氧化物或聚合物）通常具有较高弹性模量或较脆的结构，对应力的容忍度有限。当锂层在微孔、界面缺陷处进一步生长时，局部应力集中极可能导致电解质开裂或分层，形成新的“空洞”区域，导致锂在后续充放电中难以均匀堆积、周转效率下降。此外，如果集流体本身的弹塑性不足，也会在多次循环后产生形变或褶皱，进一步加剧沉积/剥离不一致性。
2.3 界面粗糙度与锂形核过程
实验证明，集流体表面的粗糙度、化学亲和性和润湿性等因素会显著影响锂的形核与生长。较为亲锂的表面涂层，如金、铜或其他合金涂层，可以降低锂的界面能，促进均匀成核；而粗糙度较大或局部存在凹陷的表面，则可能导致局部电流密度上升，引发过度沉积或不规则枝晶。固态电解质一侧则需避免“裂缝”或“不连续的微孔”，因为这些区域会诱导锂优先“挤入”孔隙内，形成潜在短路隐患。
图2：影响无负极SSB中锂初始沉积的因素。
3、充放电循环中的失效与挑战
3.1 不同工况下的动力学限制
研究表明，无负极固态电池在高电流密度或低温条件下更易产生不均匀锂沉积。一方面，高电流意味着短时间内大量离子集中到某些“热点”区域，难以及时扩散到其他部位；另一方面，低温会显著降低固态电解质的离子电导率和界面反应速率，使沉积过程更趋向于“局部聚集”而非“全域分布”。此外，不同材料体系（如Li₁₀GeP₂S₁₂ vs. LLZO vs. 聚合物）在机械与离子导电特性上存在显著差异，导致其对沉积行为的敏感度各不相同。
3.2 极端情况下的枝晶生长
当枝晶刺入或穿透固态电解质层后，一旦负极与正极之间形成直接导通通道，就会引发严重短路。与传统液态锂金属电池类似，AF-SSB在这个问题上也不能幸免，甚至更为脆弱：因为这里没有预先铺设的负极材料来引导或限制锂的生长方向，任何微小空洞或界面裂纹都可能成为枝晶“突破口”。解决这一问题需要综合手段，如在负极界面上引入纳米复合涂层、使用能承受高压的电解质材料、在组装时施加适当外部压强来保持界面紧密接触等。
3.3 周期剥离与空洞形成
在AF-SSB中，放电阶段锂将从负极侧被剥离，回到正极。若剥离过程不均匀，会在锂层或界面区形成孔洞或空隙，使后续沉积更易集中在空洞边缘，逐步演变为不规则形貌，并导致容量持续衰减。这种“周期性不均匀剥离—孔洞积累—再沉积”的模式被视为无阳极固态电池循环失效的重要机制之一，需要在界面设计与压力控制层面加以应对。

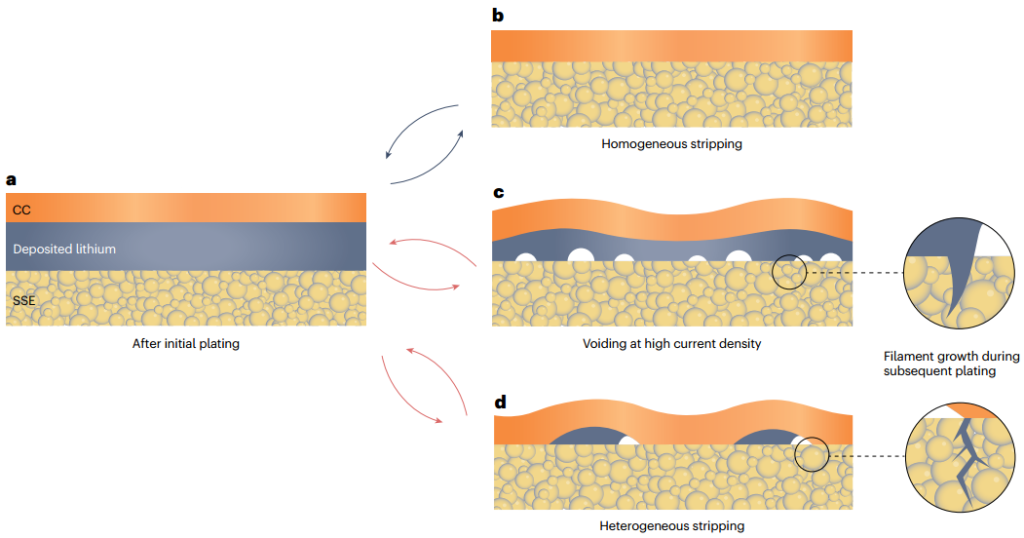

图3：影响无负极 SSB 充电/放电循环行为的因素。
4、影响因素与工程化设计
4.1 压力及温度控制论文指出，AF-SSB在组装及工作时常需要施加一定的外部压力（从数MPa到几十MPa不等）以确保固态电解质与集流体表面充分接触。同时，适当提升工作温度也会增大离子导电率，减小局部沉积不均。然而过大压力可能造成结构变形或器件加工难度攀升，过高温度则易诱发副反应、加速腐蚀。如何平衡这一过程，需要结合所选材料体系和应用场景的具体需求。
4.2 界面改性与过渡层策略为改善沉积和剥离的均匀度，研究者们尝试在集流体与固态电解质之间增设薄层涂层（interlayer）或“人工SEI”，如碳基、金属合金薄膜或复合陶瓷层。这些过渡层既可调控界面能，使锂更易在整体范围内扩散成核，又能在锂沉积后提供一定弹性缓冲，减少局部的力学应力集中。有些实验显示，当集流体表面涂有纳米铜颗粒或钯合金时，初始沉积的均匀度和循环寿命有显著提高。
4.3 纯度与表面清洁度无阳极固态电池的锂源来自正极材料，然而最终在负极集流体界面沉积的锂纯度和洁净度也至关重要。任何杂质或氧化物都可能在微区诱发电化学腐蚀或不良成核点，影响长循环稳定性。因此，在制造过程中保持材料纯度、严格控制表面洁净度与工艺条件显得尤为重要。
4.4 智能化工况管理在系统层面，也有学者提出通过“智能化工况管理”来减少沉积不均。例如，采用实时监测单体电压和内部阻抗，根据反馈微调充电电流或温度，使沉积过程尽可能平缓、均匀。类似于“自适应算法”在消费电子中的应用，这一思路对AF-SSB的量产化可能具有启示意义。

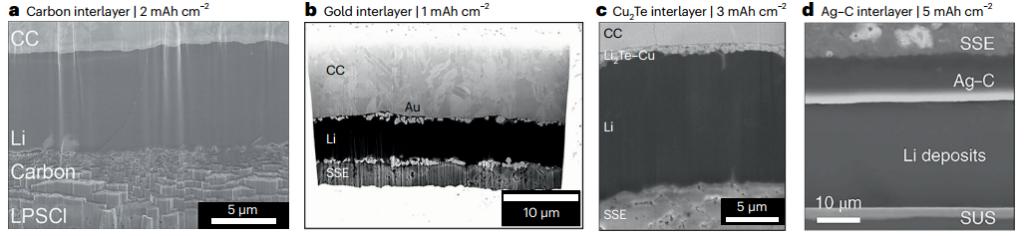

图4：无阳极 SSB 中沉积锂的表征。
5、当前研究局限与未来方向
作者在文中也明确指出，无负极固态电池仍处于早期研究阶段，离真正的商用化或大规模产业落地尚有不短的路要走。以下几点是论文提出的主要未解难题：
- 多尺度表征手段：亟需更先进的原位成像或无损探测技术，捕捉锂在固态电解质界面演变的动态过程；
- 统一的测试标准：实验室间对比常因组装压力、温度及表面处理等差异而结论不一，需建立一套通用的评价协议；
- 低成本、可扩展性制备工艺：目前的界面改性、纳米涂层等方案在实验室小批量制备可行，但放大到工业规模后，生产效率、成本及一致性是巨大挑战；
- 长循环与高倍率并重：如何在大电流放电或高倍率充放电场景下仍保持平稳锂沉积，并兼顾数百甚至数千次循环寿命，是AF-SSB走向实际应用的关键。
【总结】总的来看，“Electro-chemo-mechanics of anode-free solid-state batteries”这篇论文从力学与电化学的耦合角度，深入剖析了无负极固态电池中锂沉积/剥离过程的机理与主要影响因素。该技术路线拥有进一步提升能量密度和安全性的潜力，但同时在界面稳定性、应力控制以及长循环可靠性方面面临严峻挑战。通过在界面过渡层、表面改性、外部压力和温度管理及工况自适应调控等领域的持续创新，研究者们期望实现均匀且可逆的锂金属沉积。未来工作不仅需要更先进的多尺度表征手段与标准化测试流程，也需要从产业化视角完善制备工艺与成本控制。若能成功跨越上述障碍，无负极固态电池在航空航天、高端电动车及长寿命储能等应用场景中将展现出更为广阔的前景，为锂电行业的能量密度与安全性能持续演进提供强劲动力。
