高压实磷酸铁锂二次烧结法优缺点分析

磷酸铁锂二次烧结法作为高压实磷酸铁锂（压实密度≥2.6g/cm³）的主流量产工艺，核心优势集中在性能稳定性、量产适配性，短板则体现在成本与效率层面，以下结合行业实际量产数据（良率、能耗、成本等）展开详细分析：

一、核心优点（适配中高端动力电池 / 储能场景）

1. 高压实与电化学性能双优，数据支撑充分

  • 压实密度可控性强
  • ：通过 “预烧成相 + 二次致密化” 两步调控，晶粒尺寸稳定在 150±20nm，致密度提升至 88% 以上，压实密度可稳定达到 2.6-2.65g/cm³（行业一烧法普遍在 2.55-2.6g/cm³），极片体积能量密度提升 5-8%。
  • 循环与安全性突出：结晶度≥95%，晶格缺陷率＜3%，1000 次循环容量保持率≥90%（25℃，1C 充放电），高温（60℃）循环保持率≥85%；Fe²⁺氧化率＜0.1%，电池热失控温度≥200℃，适配动力电池高安全需求。
  • 一致性优异：量产良率 89-92%（行业平均 85-88%），批次间压实密度波动≤0.03g/cm³，克容量波动≤2mAh/g，满足动力电池 Pack 对单体一致性的严苛要求。

2. 量产成熟度高，设备与供应链适配性强

  • 连续化生产能力：采用双层辊道窑（单窑日产能≥5 吨），可实现 24 小时连续生产，单条生产线年产能可达 1500-2000 吨，适配头部电池企业的规模化采购需求。
  • 设备兼容性好：核心设备（砂磨机、喷雾干燥塔、气流粉碎机）均为行业成熟机型，无需定制化开发，设备投资回收周期约 1.5-2 年（水热法等新型工艺约 3-4 年）。
  • 原料供应链稳定：磷酸铁（纯度≥99.5%）、碳酸锂等原料为行业大宗商品，采购成本低且供应充足，无需依赖特殊原料（如草酸亚铁一烧法对 Fe²⁺纯度要求极高，原料成本高 10-15%）。

3. 工艺可调性强，适配多场景产品开发

  • 参数优化空间大：通过调整二次烧结温度（750-800℃）、保温时间（1-4h）及颗粒级配比例，可灵活适配不同需求：
    • 动力电池场景：侧重高压实（2.65g/cm³）+ 快充（5C 容量保持率≥85%），调整级配为 “大颗粒 3: 小颗粒 1”，降低孔隙率至 12% 以下；
    • 储能场景：侧重长循环（2000 次保持率≥80%），适当提高二次烧结温度至 790-800℃，提升结晶稳定性。
  • 改性兼容性好：可与 Ti⁴⁺/Mg²⁺掺杂（提升结构稳定性）、碳纳米管包覆（提升导电性）等技术叠加，进一步优化性能（如掺杂后压实密度可提升至 2.7g/cm³，循环保持率提升 3-5%）。

4. 质量管控难度低，不良品率可控

  • 关键节点可追溯：从配料、砂磨、烧结到级配，每个环节均有明确的检测指标（如砂磨粒径 D50=0.5-1.5μm、烧结气氛氧含量≤100ppm），可通过 SPC 统计过程控制实现全程监控。
  • 故障可快速排查：常见问题（如结晶度不足、压实密度偏低）均有成熟的处理方案（参考此前故障排查清单），不良品返工率＜3%（水热法因工艺复杂，返工率达 8-10%）。

5. 高压实性能可控性强，适配中高端需求

通过 “预烧成相 + 二次致密化” 双阶段烧结，可精准调控晶粒尺寸（50-150nm）与颗粒致密度，压实密度稳定达2.6-2.65g/cm³（行业第四代高压实主流标准），较一次烧结法提升 0.05-0.1g/cm³；搭配颗粒级配后，极片孔隙率可降至 12% 以下，体积能量密度提升 8-10%，完全适配中高端动力电池（乘用车、储能电站）对高压实、高能量密度的核心需求。

6. 产品质量稳定性高，良率适配量产

  • 结晶度可控：二次烧结可补全一次烧结未充分形成的 LiFePO₄晶相，结晶度稳定≥95%，克容量波动范围≤3mAh/g（一次烧结波动达 5-8mAh/g），循环 1000 次容量保持率稳定≥90%，电化学性能一致性优。
  • 杂质管控到位：分阶段烧结可减少碳热还原过程中 Fe₂P、Fe₃O₄等杂质生成，Fe³⁺含量可稳定控制≤0.1%，磁性异物超标率＜1%，量产良率达 89-92%（高于水热、溶胶 – 凝胶等工艺 10-15 个百分点）。

7. 原料适配性广，供应链风险低

无需依赖高纯度特殊原料，常规工业级磷酸铁（纯度≥99.5%）、碳酸锂（纯度≥99.5%）即可满足需求，原料采购成本低且供应链成熟（国内磷酸铁产能过剩，供应稳定）；同时可灵活添加 Ti⁴⁺、Mg²⁺掺杂剂或复合碳源，通过二次补碳 / 改性进一步优化性能，工艺调整灵活性强。

8. 连续化量产成熟，产能可规模化扩张

核心设备（双层辊道窑、气流粉碎机、喷雾干燥塔）均为行业成熟量产设备，单条生产线产能可轻松扩至 1-5 万吨 / 年，设备折旧分摊成本低；且工艺参数（烧结温度、研磨粒径、气氛）已形成标准化 SPC 管控体系，新增产能调试周期短（1-2 个月即可达标量产），适配头部企业大规模扩产需求。

二、主要缺点（成本与效率层面的核心制约）

1. 能耗与设备成本偏高

  • 能耗较高：单吨产品综合能耗约 300kWh（草酸亚铁一烧法约 200kWh，水热法约 250kWh），其中二次烧结环节能耗占比 60%（升温速率≤3℃/min，保温时间 1-4h），导致单位能耗成本高 15-20%。
  • 设备投资大：需配置二次烧结窑及配套的气氛控制系统，单条生产线设备投资约 800-1000 万元（一烧法约 600-700 万元），初期固定资产投入压力大。

2. 生产周期长，效率低于一烧法

  • 总周期约 18-24h：相比草酸亚铁一烧法（12-15h），多了一次烧结、破碎及二次混料环节，生产周期延长 30-40%，导致生产线周转率偏低（一烧法年周转次数约 300 次，二烧法约 220 次）。
  • 后处理工序复杂：二次烧结后需再次气流粉碎与颗粒级配，增加了工序复杂度，且粉碎过程中会产生 5-8% 的细粉损耗（一烧法仅 3-5%）。

3. 成本竞争力弱于简化工艺

  • 单位生产成本高：综合能耗、设备折旧、原料损耗等因素，二烧法单位成本比草酸亚铁一烧法高 8-12%（单吨成本约 3.8-4.0 万元 vs 3.4-3.6 万元），在成本敏感型储能项目中竞争力不足。
  • 碳源损耗率高：二次烧结过程中碳源烧损率约 15-20%（一烧法约 10%），需额外补加 0.2-0.5wt% 的碳源，进一步推高原料成本。

4. 对操作精度要求更高

  • 温控精度要求严苛：二次烧结升温速率≤3℃/min，窑炉分区温度波动≤±3℃，若温度控制不当（如局部超 800℃），易导致颗粒团聚（D90＞5μm），压实密度下降 0.05-0.1g/cm³。
  • 级配比例敏感：大 / 小颗粒比例偏差超过 ±5%，会导致极片孔隙率升高至 14% 以上，需通过精密混合设备（如双锥混合机）保证比例精准，增加了操作难度。

5. 工艺周期长，能耗与成本偏高

  • 周期：全流程包含 “配料 – 砂磨 – 干燥 – 一烧 – 破碎 – 二烧 – 再破碎” 7 个核心工序，总生产周期达18-24h，较草酸亚铁一次烧结法（12-15h）延长 30-40%，单批次产能效率偏低。
  • 能耗：双阶段烧结需维持高温（一烧 600-650℃、二烧 750-800℃），单吨产品能耗约 300kWh，较一次烧结法（200kWh / 吨）高 50%；且双层辊道窑需全程高纯 N₂/Ar 保护，气体消耗成本较单窑高 20-30%，综合生产成本比一次烧结法高 10-15%。

6. 设备投资与维护成本高

需配套二次烧结窑（双层辊道窑，温控精度 ±3℃）、二次气流粉碎系统，单条 5 万吨 / 年生产线设备总投资较一次烧结法高 20-25%；同时双窑运行需额外管控温度均匀性、气氛稳定性，设备日常点检、维护频次（如窑炉耐火层更换、粉碎部件磨损检修）增加 50%，长期维护成本偏高。

7. 易产生颗粒团聚，后处理难度增加

二次烧结升温速率需严格控制≤3℃/min，若温控精度不足易导致局部过热，引发颗粒团聚（D90 易超 5μm），需额外增加 1-2 次气流粉碎工序，不仅提升破碎能耗，还可能因过度粉碎导致细粉占比过高（＜0.5μm 颗粒＞10%），影响极片涂布均匀性，需通过更精细的级配调整弥补，后处理工艺复杂度提升。

8. 碳含量管控难度大，易影响性能平衡

双阶段烧结中碳源易出现 “一烧烧损不足、二烧烧损过量” 问题：碳含量过低（＜0.8wt%）会导致产品导电性差，倍率性能下降；碳含量过高（＞2.0wt%）会挤占颗粒堆积空间，降低压实密度。需精准控制碳源配比（复合碳源搭配）与两阶段烧结气氛（CO 浓度＜200ppm），管控门槛高于一次烧结法。

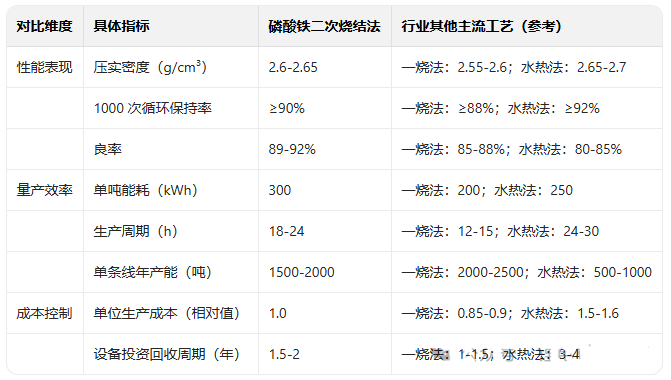

三、优缺点对比总结表（结合行业量产数据）

四、适用场景与优化方向

1. 最适配场景

  • 中高端动力电池（如新能源汽车乘用车、高端商用车）：对压实密度、循环寿命、安全性要求高，可接受一定成本溢价；
  • 大型储能电站（如电网侧储能、工商业储能）：对循环次数（≥1000 次）和一致性要求严苛，二烧法的稳定性优势显著。

2. 不适用场景

  • 成本敏感型低端产品（如低速电动车、小型储能电池）：一烧法成本更低，可满足基础性能需求；
  • 小批量高端定制产品（如压实密度≥2.7g/cm³）：水热法或复合工艺更具优势。

3. 行业优化趋势

  • 能耗降低：采用新型保温材料（如陶瓷纤维保温层）降低窑炉热损耗，单吨能耗可降至 270kWh 以下；
  • 效率提升：优化烧结曲线（如一次烧结 650℃/5h + 二次烧结 780℃/2h），缩短总周期至 16-18h；
  • 成本控制：通过规模化生产（单条线年产能提升至 2500 吨）摊薄设备折旧，单位成本可降低 5-8%。

简单来说，磷酸铁二次烧结法是 “性能优先” 场景的最优解，适合追求高压实、高一致性的规模化量产；若以成本控制为核心目标，可优先考虑草酸亚铁一次烧结法，或通过工艺优化（如缩短二次烧结保温时间、回收窑炉余热）弥补其成本短板。
