锂电涂布缺陷之竖纹(vertical stripe)

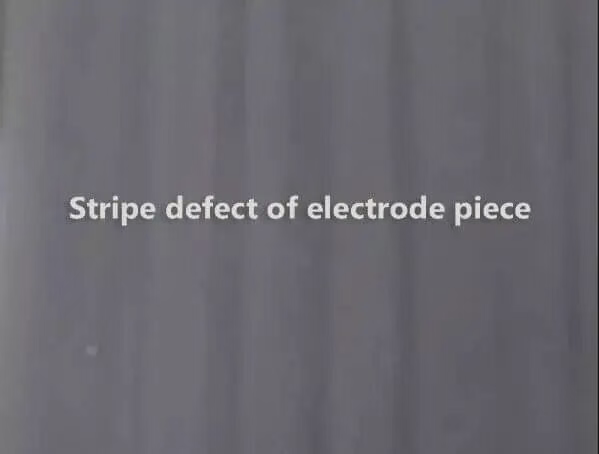

锂电电极涂布过程中出现的“竖纹”（也称为纵向条纹、流痕或划痕），是指沿箔材运行方向（机器方向）出现的条带状不均匀区域。这种缺陷不仅影响涂布外观，更会严重影响电芯的面密度一致性、安全性（易析锂）和循环寿命。
根据流体力学和涂布工艺原理，“竖纹”的产生原因及改善措施主要分为以下几类：
一、 涂布间隙与模头几何参数
这是最常见的成因，主要涉及狭缝模头与背辊之间的配合。
①模头唇口损伤或异物
原因：模头唇口（上唇或下唇）有微小的缺口、划痕，或夹杂了硬质颗粒（如未分散的磁性异物、大颗粒团聚物）。当浆料通过狭缝时，这些位置会形成局部的“泄流区”，导致该处涂层偏厚，形成一道凸起的竖纹。
改善：下机清洁模头，使用高倍显微镜检查唇口；若唇口有损伤，需要进行研磨返修；加强浆料过筛（如使用200目以上筛网）和除铁。
②模头与背辊的平行度（间隙均匀性）
原因：模头安装后，其狭缝出口与背辊表面的间隙（涂布间隙）在宽度方向上不一致。间隙大的地方湿膜厚，间隙小的地方湿膜薄，形成厚边或明显的纵向条纹。
改善：使用塞尺或激光测距仪精确调整模头与背辊的平行度（通常要求偏差小于±5μm）；在涂布前进行“打表”校准。
③模头垫片（Shim）问题
原因：垫片安装不平整、垫片边缘有毛刺或磨损，导致浆料在垫片出口处产生紊流或涡流，形成流场不均。
改善：更换高精度加工的垫片，安装时确保垫片完全平直且无褶皱；采用“减薄垫片”设计来优化边缘流场。
二、 浆料流变特性
浆料的物理性质决定了它在剪切力下的流动行为。
①浆料分散性差或存在大颗粒
原因：浆料团聚体未能完全打散，或者发生了凝胶（死料）。这些高粘度或硬质颗粒在通过模头狭缝时，会瞬间改变局部流量，形成短线状或长条状的竖纹。
改善：优化分散工艺（如提高线速度、延长搅拌时间）；控制浆料粘度在合适范围内；增加静态过滤器（筛网）的目数，拦截大颗粒。
②浆料沉降或粘度分层
原因：浆料在供料管道中静置时间过长，导致底部稠、顶部稀，或者发生了颗粒沉降。供料时粘度波动会导致涂布窗口不稳定。
改善：保持供料罐和管道中的浆料处于低速搅拌循环状态；优化浆料配方，提高悬浮稳定性。
三、 涂布干燥工艺
竖纹有时并非在涂布瞬间产生，而是在干燥过程中由于热场不均导致的对流或收缩缺陷。
①干燥箱风速不均（风刀效应）
原因：烘箱上风嘴的风速或风量在横向分布不均。风速过大的位置，湿涂层表面被快速吹干结膜，而内部溶剂还在挥发，导致产生纵向的“筋条”或“桔皮”状条纹。
改善：定期进行烘箱风速均匀性测试（通常要求偏差小于±5%）；调整风嘴开度；适当降低前端烘箱的干燥温度，采用“低温大风量”策略，给涂层流平提供足够的时间。
②悬浮干燥（浮力效应）
原因：在悬浮式烘箱中，箔材处于漂浮状态。如果箔材在烘箱内剧烈抖动，或者热风对涂层表面形成了不均匀的冲刷，会在涂层未定型前形成波浪状的竖纹。
改善：调整箔材张力，防止抖动；优化烘箱各区温度梯度。
四、 基材与走带系统
①箔材变形或厚薄不均
原因：铜箔或铝箔本身存在“厚边”（边缘厚于中间）或明显的纵向波浪边。基材的不平整导致涂布间隙在动态下发生变化。改善：更换高品质箔材；增加涂布前的箔材纠偏和展平装置（如弧形辊）。
②背辊精度或清洁度
原因：背辊表面粘有干料或存在磨损、凹坑。背辊不圆或表面缺陷会直接复制到涂布间隙上，造成周期性的竖纹。改善：定期清洁背辊；若背辊橡胶层老化或磨损，需重新研磨或更换。
五、 供料系统脉动
原因：输送泵（如齿轮泵、螺杆泵）的脉冲导致模头内腔压力周期性波动。压力高时涂层变厚，压力低时涂层变薄，形成连续的纵向或斜向条纹。
改善：更换为无脉冲的计量泵（如高精度齿轮泵配合缓冲罐）；检查供料管路是否存在漏气或堵塞。
改善排查路径总结
当出现竖纹缺陷时，通常建议按以下顺序排查：
- 静态检查：清洗模头，检查唇口是否有颗粒或损伤。
- 动态标定：重新校准模头与背辊的平行度。
- 浆料确认：检测浆料细度、粘度、固含量是否稳定，检查筛网是否破损。
- 工艺参数：尝试降低涂布速度，提高浆料初始湿膜的流平时间；降低前段烘箱温度。
- 设备状态：检查背辊表面是否有积料，检查泵浦是否稳定。
