锂电池自放电率K值筛选缺陷不良原理

通过“K值”筛选锂电“缺陷”的原理，主要基于自放电特性与内部缺陷的关联性。以下是详细的原理说明：

❶什么是锂电的“K值”？

定义：K值(自放电率)是衡量锂电池在静置状态下电压或容量随时间自然下降的速率，通常以mV/day(毫伏/天)或%/天表示。

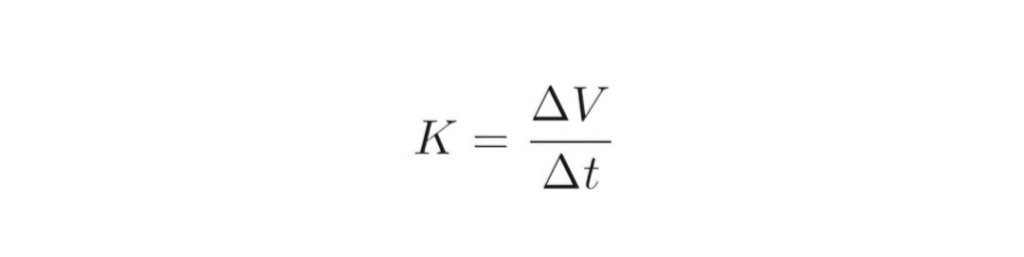

计算公式：

其中，ΔV为电压降，Δt为静置时间。

❷K值与电池缺陷的关联性

锂电池的异常自放电（高K值）通常由以下内部缺陷引起：
①微短路（内部短路）：隔膜破损、金属枝晶（如锂枝晶）或杂质颗粒刺穿隔膜，导致正负极直接导通，电荷快速流失。
②电解液分解或污染：电解液中杂质（如水、金属离子）引发副反应（如氧化还原反应），消耗活性锂离子。
③电极材料缺陷：正负极材料结构不稳定（如析氧、层状结构坍塌），或涂布不均匀导致局部反应加剧。
④界面副反应：SEI膜(固体电解质界面膜)不完整或破损，导致持续电解液分解和锂损耗

❸筛选缺陷的流程

①化成后静置：电池完成首次充电（化成）后，在特定温度（如25℃）下静置一段时间（通常7-15天），使内部副反应充分暴露。
②电压/容量监测：定期测量电压或容量，计算K值。高K值电池会被标记为异常。
③阈值判定：根据经验设定K值阈值（例如K≤0.5mV/day为合格），超出阈值的电池判定为“缺陷品”。

❹实际应用中的优势与局限

优势：
①非破坏性检测，成本低，适合大规模产线筛选。
②有效识别微短路、电解液污染等隐蔽缺陷。
局限：
①无法检测与自放电无关的缺陷(如极耳焊接不良)。
②测试时间较长(需数天静置),可能影响生产效率。

❺补充
①K值的温度依赖性：高温会加速自放电，测试通常在恒温环境下进行以消除干扰。
②动态K值分析：部分企业结合不同静置阶段的K值变化趋势（如初期快速下降vs长期稳定），进一步区分缺陷类型。

通过K值筛选，制造商能够高效剔除潜在失效电池，提升产品一致性和安全性，是锂电质量控制中的关键环节。
