锂电池烘烤哪个组分在吸水

锂电池极片，或裸电芯的烘烤是常见的去水分工序，本文简单介绍一下配方的组份对吸水的影响，以及烘烤时参数的影响。
一，谁在吸水

先说一下关键信息：
1.阳极材料-石墨的吸水，水分主要在石墨表面，是物理吸附
2.阴极材料，比如NCM等，水和材料颗粒会表现复杂的反应化学和物理变化，所以是化学吸附和物理吸附均有。
3.CMC/SBR更易吸水，PVDF次之

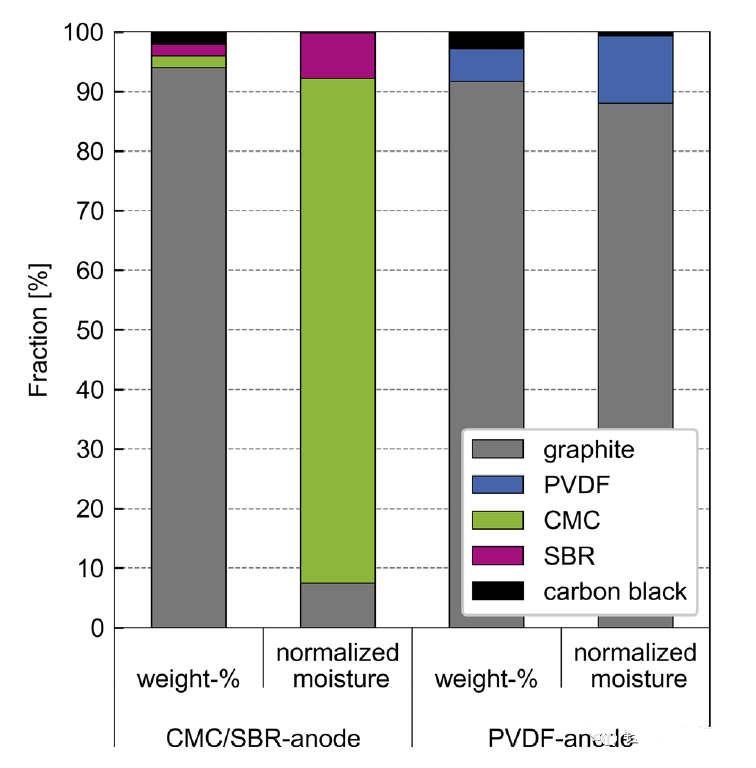

将极片静置24小时后,测量极片中不同组分的水含量,水分在极片中的比重,可以参看下图:

可以看到：
1，配方中仅2%重量比的CMC，但水分占总水量的80%。
2，配方中重量比2%的SBR，水分占比7%
3，与其他组分相比，炭黑对水的吸附作用微不足道。粘结剂CMC和SBR吸水并表现出内部扩散阻力。
4，对于PVDF和石墨体系，去除CMC和SBR，则可以发现，石墨的吸水量占了整个配方吸水量的88%。
5，整体来说，PVDF和炭黑吸水很少

二，温度和压力的影响

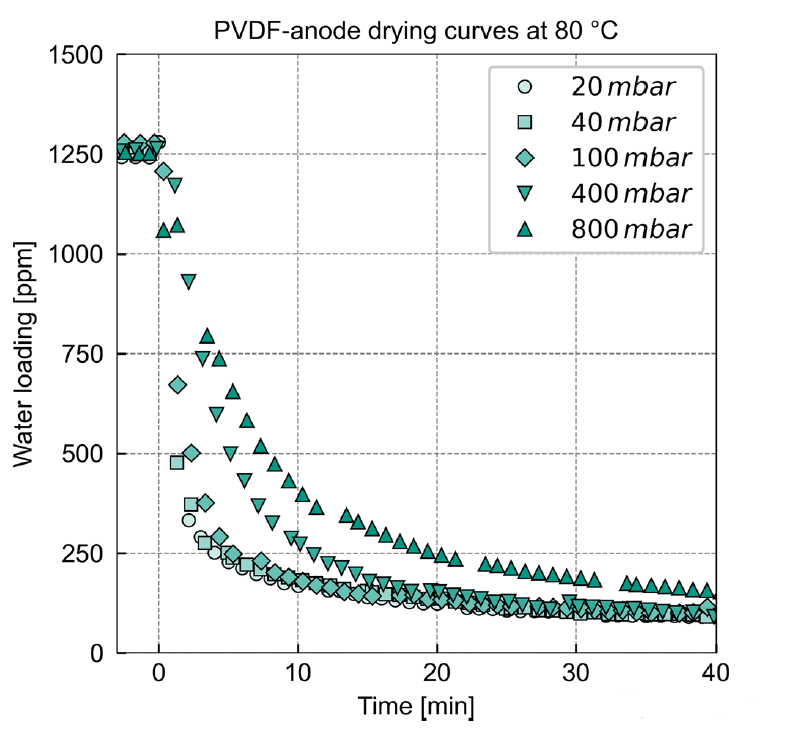

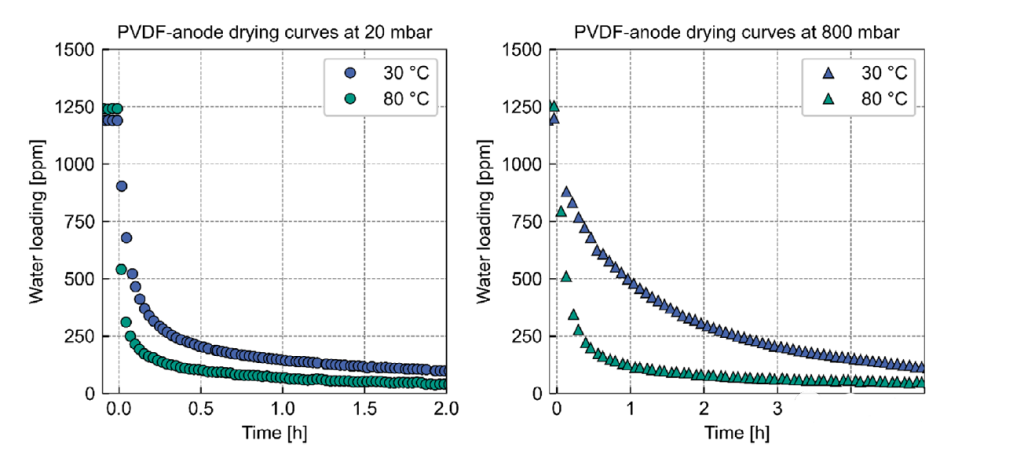

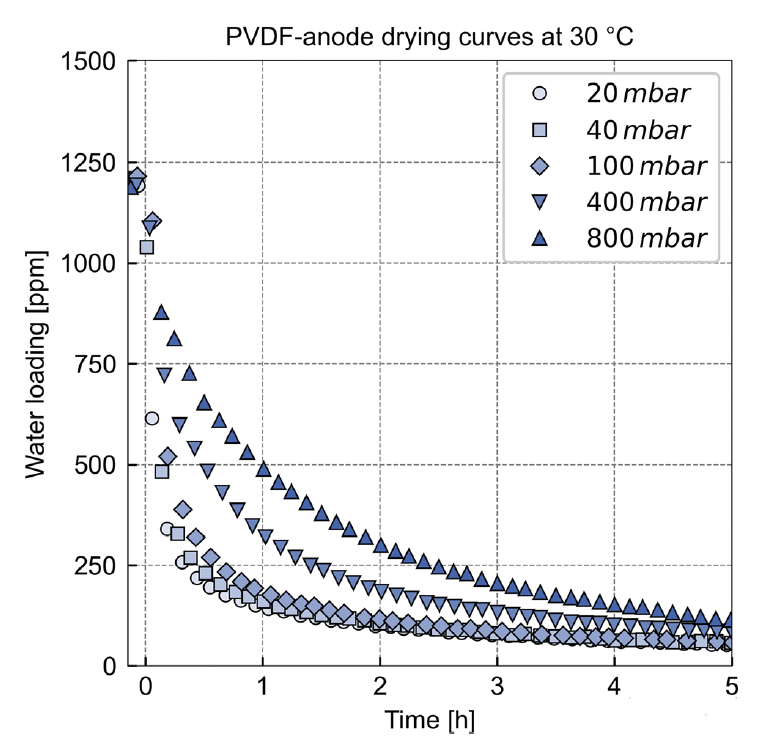

详细分析过程不在展示。结果是，温度和压力和干燥曲线的分析表明，气相通过多孔结构的扩散和对流是水分子质量转移的原因。此外，在非常低的水负荷下，压力无关的阻力控制着干燥，原因不明

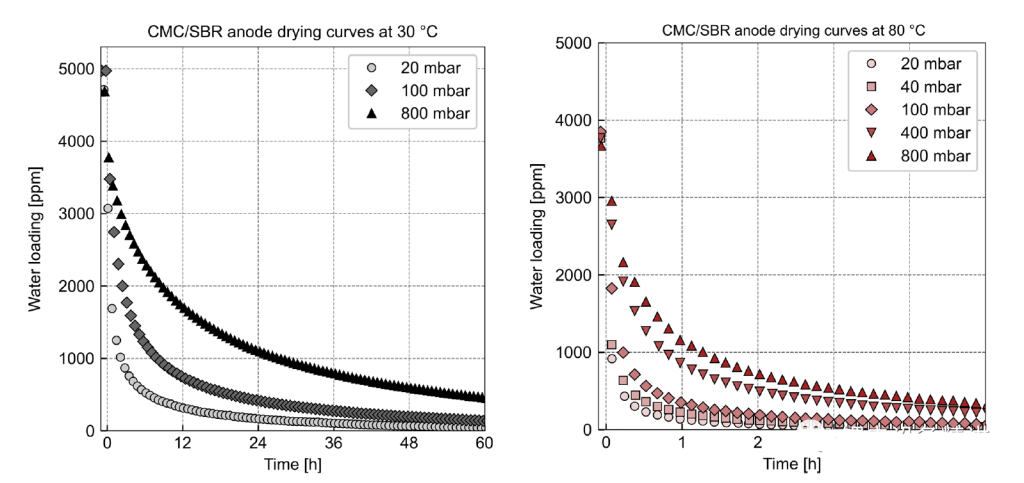

在30 ~ 80℃的温度范围内，水在CMC和SBR中的扩散系数变化了两个数量级。因此，聚合对CMC/SBR阳极干燥的影响预计在30℃时最为显著，因为在这种低温下，CMC中的水的扩散系数非常低。压力不影响聚合物中的扩散。因此，如果压力不影响CMC/SBR阳极的干燥，只有水在聚合物中的扩散决定干燥。如果压力影响干燥，那么通过多孔气相的质量传递也影响干燥。
