金属锂枝晶生长机制及抑制方法

锂金属因其极高的质量比容量(3860mAh·g⁻¹)低还原电位(-3.04V)和低密度（0.59g·cm⁻³），被认为是下一代高能量密度电池（如锂硫电池、锂空电池）的理想负极材料。然而，锂枝晶的生长严重限制了其实际应用。枝晶不仅会刺穿隔膜导致短路，还会破坏固态电解质界面膜，造成“死锂”积累、容量衰减和安全性问题。我们今天来谈谈锂枝晶的生长机制、影响因素、表征技术及抑制策略。

一、锂枝晶的生长机制

1.1生长模型

目前广为接受的锂枝晶生长模型主要包括以下几种：
SEI膜保护模型：Yamaki【1】等提出，锂沉积时产生的应力会使SEI膜破裂，锂在缺陷处优先沉积形成枝晶。理论上，SEI膜表面张力需大于0.2N·m⁻¹才能有效抑制枝晶。
【1】DOI:10.1016/s0378-7753(98)00067-6.

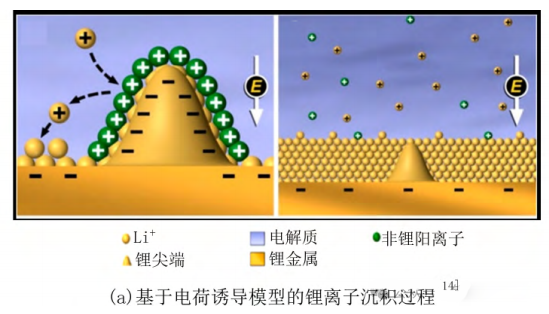

电荷诱导模型：负极表面电荷分布不均导致锂离子在凸起尖端聚集沉积，形成枝晶。通过添加低还原电位阳离子可在尖端形成静电屏蔽层，促使锂均匀沉积。

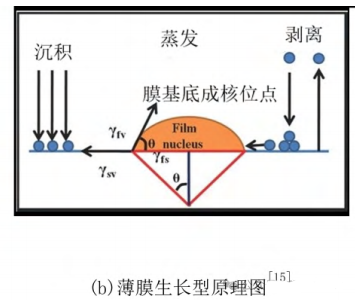

薄膜生长模型：Wang【2】等指出，沉积锂薄膜与基底在表面能、晶格等方面的差异诱导枝晶生长。提高表面能差或使用三维集流体可促进层状沉积。
【2】DOI:10.1002/advs.201600168.

此外，还有异质成核模型、表面成核扩散模型等。锂枝晶的生长是多种机制共同作用的结果，尚未有单一模型能完全解释其所有行为。

1.2影响因素

温度：高温（如60℃）下形成的SEI膜更稳定，能降低界面阻抗，促进层状沉积，提升循环性能。

电流密度：高电流密度下枝晶形态与低电流下不同，电流大小显著影响枝晶的初始形成与生长方式。
电极过电位：高过电位易诱发枝晶，脉冲充电可在一定程度上抑制其生长，低过电位有利于阳离子扩散。
SEI膜：SEI膜的稳定性与成分直接影响锂沉积均匀性。通过添加剂或人工SEI膜可增强其机械强度与稳定性。
沉积基底：铜箔等传统集流体易导致局部电荷集中。具有大比表面积、均匀结构和低成核能垒的基底有助于均匀沉积。

1.3先进表征技术

常规技术难以实时监测枝晶生长，原位表征技术如光学显微镜、电子显微镜、原子力显微镜、X射线光电子能谱等，为研究锂沉积过程提供了动态、连续的观测手段，有助于深入理解枝晶成核与生长机制。

二、抑制锂枝晶的方法

2.1稳定沉积主体及表面修饰

三维集流体：如多孔铜网，其大比表面积可降低局部电流密度，提供均匀沉积位点，延长循环寿命。
表面修饰：
氮掺杂石墨烯作为导电骨架，提高亲锂性，促进无枝晶沉积，循环200圈后库仑效率仍超过98%。
四吡咯基聚合物、石墨炔等材料利用其杂原子或本征活性位点与锂的强相互作用，引导均匀沉积。

2.2 SEI膜改性

添加剂调控：如在电解液中添加多硫化锂和硝酸锂,可形成稳定SEI膜,即使在2mA·cm⁻²电流下也无枝晶生成。
人工SEI膜：如LiF膜通过磁控溅射制备，具有高离子导率和机械强度，能有效促进均匀沉积，全电池循环寿命超过500圈。

2.3 高盐浓度与纳米化电解液

高盐浓度电解液（如＞2.0mol/L）：减少自由溶剂，抑制副反应，增强界面稳定性，但成本较高。

纳米化/阴离子固定电解液：如离子液体-碳酸酯混合电解质，具有高离子导率与热稳定性，能有效抑制枝晶，具备准固态特性。

2.4 固态电解质

固态电解质具有高机械强度，能从根本上抑制枝晶刺穿：
石榴石型电解质（如LLZO）：具有高离子导率，但界面阻抗大。通过原子层沉积氧化铝涂层可显著改善界面性能。
三维纳米纤维网络：提供连续离子通道，增强聚合物基质稳定性，提升整体电池性能。

2.5 其他途径

隔膜修饰：如石墨烯薄膜修饰隔膜，利用其规则孔道引导锂离子均匀迁移，抑制枝晶。
多功能隔膜：如自支撑纤维素纳米纤维隔膜，可同时抑制多硫化物迁移和锂枝晶形成

三、结论

锂金属电池的商业化应用仍面临枝晶生长的严峻挑战。当前研究已从生长机制、影响因素、表征技术到抑制策略形成了系统框架。多种方法如三维集流体、SEI工程、高浓度/固态电解质等在实践中显示出良好效果。
未来研究方向包括：
多策略协同：如将电解液改性、基底设计与固态电解质结合，构建多重防护体系。
成本与工艺优化：降低高盐/纳米电解液、固态电解质的制造成本，推动其规模化应用
原位表征与技术融合：进一步发展原位技术，揭示实际电池工况下的枝晶行为，指导材料与界面设计。
新材料开发：如二维多孔材料、高分子聚合物等在调控锂沉积方面的潜力仍需深入挖掘.
只有通过跨学科合作、机理研究与工程优化并举，才能最终实现高安全、长寿命的锂金属电池系统，推动其在电动汽车、规模储能等领域的实际应用。
