软包电芯极耳开裂原因汇总与机理分析

软包电芯的极耳看着只是个导电引出件，实则是整个电芯可靠性的薄弱环节之一。极耳开裂轻则导致内阻飙升、容量跳水，重则引发热失控风险。从产线不良到客户端循环失效，极耳断裂的诱因横跨制造、电化学、力学多个维度，本文就来浅要解析下。

一. 焊接工艺缺陷

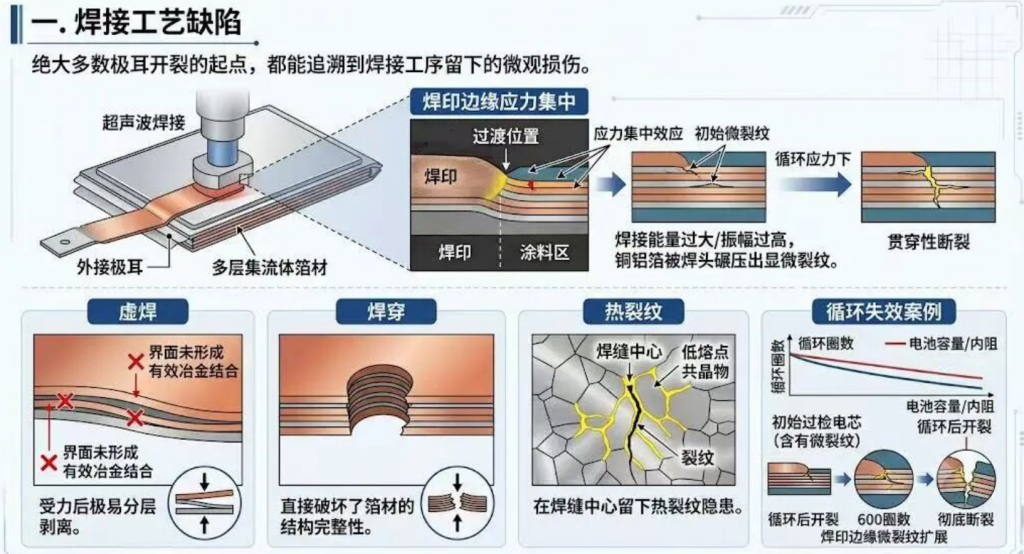

绝大多数极耳开裂的起点，都能追溯到焊接工序留下的微观损伤。目前软包电芯主流采用超声波焊接将多层集流体箔材与外接极耳熔合，工艺参数稍有偏差就会埋下隐患。焊接能量过大、振幅过高时，铜铝箔会被焊头碾压出显微裂纹，尤其在焊印边缘与涂料区的过渡位置，应力集中效应最为明显。根据断裂力学原理，这些初始微裂纹会在后续受力时沿垂直于拉力的方向扩展，最终形成贯穿性断裂。

除此之外，虚焊、焊穿、热裂纹也是常见的焊接缺陷。虚焊界面未形成有效冶金结合，受力后极易分层剥离；焊穿则直接破坏了箔材的结构完整性；而焊接冷却过程中形成的低熔点共晶物，会在焊缝中心留下热裂纹隐患。实际产线上很多初期过检的电芯，循环几百圈后从焊印边缘开裂，本质就是焊接时埋下的微裂纹在应力下持续扩展的结果。

二. 充放电膨胀应力

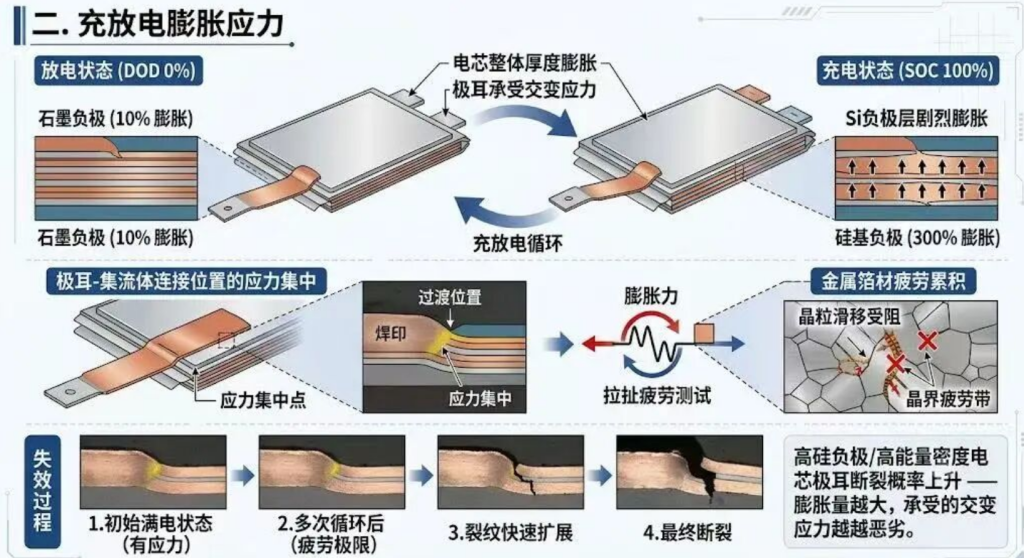

如果说焊接缺陷是内因，充放电过程中的体积形变就是最主要的外力来源。锂离子在正负极嵌入脱嵌时，活性材料会发生周期性膨胀收缩——石墨负极体积变化约10%，硅基负极更是高达300%。这种体积变化通过极片传递到极耳根部，相当于对焊接接头进行反复的拉扯疲劳测试。

软包电芯没有硬壳约束，叠片或卷绕体在厚度方向的膨胀自由度更高，极耳承受的拉应力也更直接。满电状态下电芯会有厚度膨胀。极耳与集流体的连接位置会形成明显的应力集中点。随着循环次数增加，金属箔材的塑性变形不断累积，晶粒滑移受阻形成疲劳带，当损伤超过材料疲劳极限，裂纹就会快速扩展。这也是为什么高硅负极、高能量密度电芯的极耳断裂概率显著上升—膨胀量越大，极耳承受的交变应力就越恶劣。

三. 电化学腐蚀

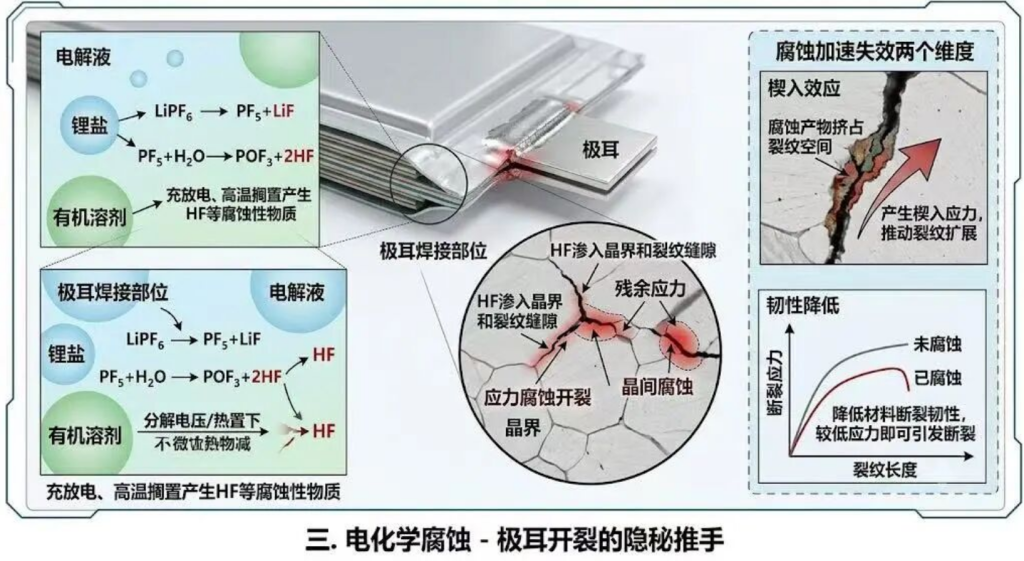

很多人容易忽略，极耳开裂不只是纯力学问题，电化学腐蚀同样在暗中发力。软包电芯内部的电解液体系含有锂盐和有机溶剂，在充放电过程中会分解产生微量HF等腐蚀性物质。极耳焊接部位由于晶粒粗大、存在残余应力，本身就属于腐蚀敏感区，HF等酸性物质会沿着晶界和裂纹缝隙渗入，造成晶间腐蚀和应力腐蚀开裂。

腐蚀会从两个维度加速失效：一方面腐蚀产物会挤占裂纹空间，产生楔入效应，推动裂纹进一步扩展；另一方面腐蚀会降低材料的断裂韧性，让原本不足以引发断裂的应力水平也能造成失效。尤其在高温存储或高SOC工况下，电解液分解加剧，腐蚀速率成倍提升，很多电芯高温搁置后出现极耳断裂，多半是腐蚀与应力耦合作用的结果。

四. 机械振动与热循环

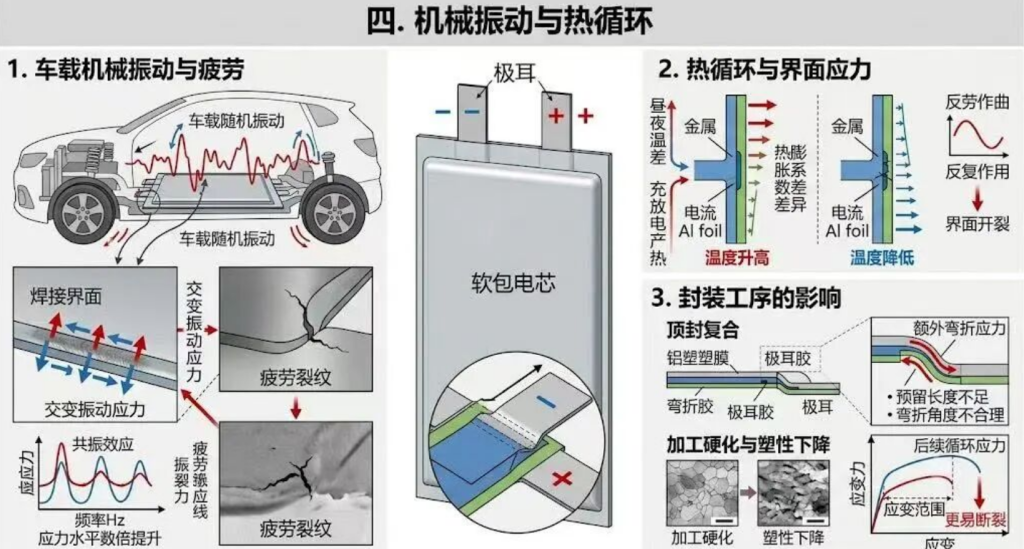

客户端的实际服役环境会进一步放大极耳失效风险。车载场景下，电芯长期承受随机振动和冲击载荷，极耳焊接接头会在交变振动应力下发生疲劳损伤。振动频率与电芯固有频率接近时，还会产生共振效应，使极耳根部的应力水平数倍提升。同时，环境温度的昼夜变化和充放电产热形成热循环，不同材料的热膨胀系数差异会在焊接界面产生热应力，反复作用下同样会引发界面开裂。

这里还要提一下封装工序的影响。软包电芯顶封时，极耳胶与铝塑膜热压复合，如果极耳预留长度不足、弯折角度不合理，封装过程中就会对极耳产生额外的弯折应力。极耳经过多次弯折后，金属材料发生加工硬化，塑性下降，后续再承受循环应力时就更容易断裂。

五. 设计冗余不足

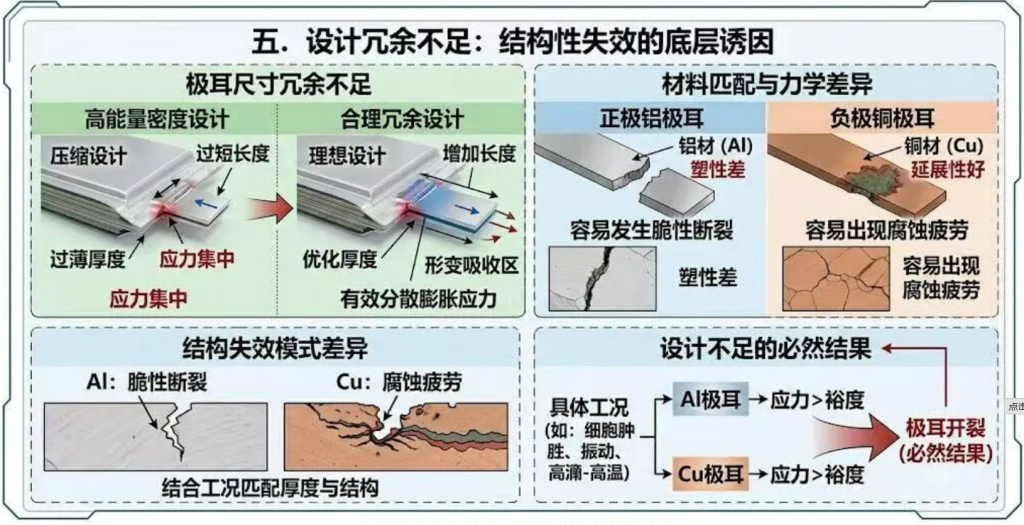

最后回到设计端，极耳尺寸和结构的冗余量直接决定了其抗失效裕度。不少高能量密度设计为了压缩体积，会尽可能缩短极耳长度、减薄极耳厚度，导致极耳吸收形变的能力大幅下降。合理的极耳冗余设计，能够有效分散膨胀应力。

材料选择上也有讲究。正极铝极耳和负极铜极耳的力学性能、耐腐蚀性能不同，失效模式也有差异。铝质极耳塑性较差，更容易发生脆性断裂；铜质极耳延展性好，但耐腐蚀性弱，更容易出现腐蚀疲劳。如果设计阶段没有结合具体工况匹配材料厚度和结构，极耳开裂几乎是必然结果。

小结：总之，极耳开裂是多方面因素综合影响。焊接埋下初始裂纹；循环膨胀提高开裂概率；应用端长期折损加速开裂。
