认识相关热电偶
热电偶是工业和科研领域最常用的温度传感器之一，不同类型的热电偶因其材料构成和特性的差异，分别适用于特定的温度范围和应用场景。本文将对这几种常见的热电偶进行深度对比分析，并说明它们各自适用的领域
一、热电偶的工作原理
热电偶的工作原理核心是塞贝克效应，即两种不同材质的导体（或半导体）组成闭合回路时，若两个接点处温度不同，回路中就会产生电动势（热电势），进而形成电流。简单说，就是 “温差生电”，通过测量这个电势就能反推出接点的温度差。
1.1、 热电偶要实现测温，必须同时满足以下三个条件，缺一不可：两种不同材质的电极（导体 A 和导体 B）这是产生塞贝克效应的基础。不同材质的电子逸出功和自由电子密度不同，当温度变化时，电子扩散速率的差异会在接点处形成电势差。
- 例如 K 型热电偶的电极是 “镍铬合金” 和 “镍硅合金”，S 型则是 “铂铑合金” 和 “纯铂”。
- 注意：若用两种相同材质的导体，即使有温差也不会产生热电势。
- 两个温度不同的接点（测量端和参考端）回路中需要两个温度不同的接点，才能形成持续的电势差，这两个接点有明确分工：
- 测量端（热端）：直接接触被测物体，感受目标温度（记为 T），是产生温差的 “主动端”。
- 参考端（冷端）：温度已知且稳定的一端（记为 T₀），通常接在仪表或采集设备上，是计算温差的 “基准端”。只有当 T ≠ T₀时，回路才会产生热电势，且温差越大，热电势数值越高。
- 闭合回路电极两端必须可靠连接，形成完整的导电回路。热电势是 “开路电压”，实际应用中需要通过导线连接到温度仪表（如热电偶温度计、PLC），才能测量这个电势并换算成温度值。
1.2测温的关键逻辑：从 “电势” 到 “温度”
热电偶本身不直接显示温度，而是通过 “热电势 – 温度” 的对应关系间接测温，具体过程分三步：
- 产生热电势当测量端(T)与参考端(T₀)存在温差时，两种电极的电子扩散速度不同，在两个接点处分别形成 “接触电势”，同时导体自身因温度梯度还会产生 “温差电势”。这两种电势叠加，就是回路中的总热电势(记为 EAB (T, T₀))。
- 固定参考端温度热电势的大小同时取决于T和T₀，为了通过EAB(T, T₀)准确算出 T,必须先固定T₀的数值(让T₀已知且不变)
- 实际应用中常用 “冷端补偿” 技术：比如将参考端接入恒温槽（固定 T₀=0℃或 25℃），或通过仪表内置的电路自动补偿环境温度变化对 T₀的影响。
- 查表换算温度不同类型的热电偶（如 K 型、S 型），其 “热电势 – 温度” 对应关系是唯一且固定的，国际上已制定统一标准（如 IEC 60584）。
- 温度仪表会内置对应的 “分度表”，测量到热电势 EAB (T, T₀) 后，直接对照分度表就能反查出测量端的实际温度 T。
二、常用类介绍
2.1K 型热电偶（镍铬 – 镍硅，最通用）
核心特性：工业领域应用最广的 “万能型” 热电偶，性价比极高，线性度好，抗氧化性强。
测温范围：-270℃ ~ 1372℃（长期使用上限 1260℃，短期 1372℃）
2.2N型热电偶(镍铬硅-镍硅,K 型升级款)
核心特性：为解决K型高温漂移问题研发，是 K 型的 “改良版”，抗氧化性和高温稳定性更优
测温范围：-270℃ ~ 1300℃（长期使用上限 1200℃，短期 1300℃）

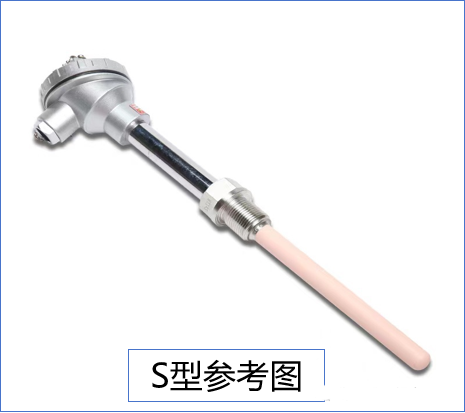

2.3S型热电偶(铂铑10-铂,贵金属高精度型)
核心特性：属于 “贵金属热电偶”，精度最高、长期稳定性最好，是国际温标(ITS-90)中630.74℃~1064.18℃的标准温度计。
测温范围：0℃~1768℃（长期使用上限 1600℃，短期 1768℃，为铂的熔点）
2.4其他常用热电偶类型(补充覆盖细分场景)
三、常用类关键性
3.1温度范围与精度稳定性
K型热电偶：作为最通用的类型，K型热电偶在-200℃至+1260℃的宽温域内表现可靠。但在800℃以上的高温环境中，其热电特性可能会发生漂移，因此不适合长期在高温下进行高精度测量。
N型热电偶：针对K型的不足进行了改进，采用镍铬硅-镍硅材料，显著提升了在1200℃至1300℃高温区的稳定性和抗氧化能力，使用寿命更长，受“绿腐”影响小。它是K型在高温应用中的理想替代品。
S型热电偶：作为贵金属热电偶的代表，S型在800℃至1300℃的区间内具有最高的精度和长期稳定性。但其在800℃以下的低温区热电势很小，测温准确度不高，且价格昂。
3.2环境适应性
气氛影响：
- 氧化性气氛：K、N、E、S、R、B型均适用于氧化性环境。
- 还原性气氛：J型和T型在这方面表现较好，但J型的正极（铁）在含氧环境下容易氧化锈蚀，是其短板。
- 惰性气氛：S型等贵金属热电偶也适用
污染敏感性：
- S型等贵金属热电偶对污染非常敏感，如果被劣质保护管或环境中还原性物质污染，会严重影响其热电性能和寿命。
- K型在还原性气氛或硫化物环境中也容易劣化
3.3输出信号与灵敏度
灵敏度对比：E型 > J型 > K型 > T型 > N型 > S型/B型。
- E型拥有所有常用热电偶中最高的灵敏度，非常适于测量微小的温度变化。
- S型和B型的热电动势很小，这意味着它们对测量仪表的要求更高，需要更精密的设备来准确读取信号。
四、应用领域选择
4.1中低温常规应用 (-200°C ~ 800°C)
通用工业场景（如锅炉、烤箱、设备诊断）：K型热电偶是最常见的选择，因为它性价比高，供应广泛，能满足大多数常规测温需求。
高精度低温测量（如科研、冷冻）：T型热电偶因其在低温下的卓越稳定性和精度成为首选。若追求更高灵敏度，则可考虑E型。
还原性气氛或低成本需求（如化工、真空炉）：可考虑J型热电偶，但需注意其正极铁的易锈蚀问题。
4.2高温及超高温应用 (800°C以上)
高温工业过程（如火电厂、热处理炉）：
- 若之前使用K型但遇到寿命短或精度下降的问题，升级为N型热电偶是明智之举，它在高温下的稳定性和寿命更优。
超高温、高精度场景（如玻璃陶瓷工业、实验室校准）：
- S型热电偶是经典选择，精度高，稳定性好，适用于氧化性和惰性气氛下的高温测量。
- 当温度超过1600℃，直至1800℃时，应选择B型热电偶,它专为极高温环境设计.
4.3选型要点
在选择热电偶时，可以遵循以下选择路径：
- 确定温度范围：这是首要条件。例如，测量1400℃的炉温，K型(上限1260℃)就不适用，而S型或N型才是考虑范围。
- 分析环境气氛：判断是氧化性、还原性还是惰性环境。例如，在还原性气氛中，S型性能会急剧下降，而J型则更为合适
- 评估精度与稳定性需求：对于需要长期稳定运行的高精度测量，如作为标准器，S型是理想选择。对于一般工业监控，K型或N型可能已足够。
- 权衡成本与寿命：贵金属热电偶(S、R、B)初始投资大，但在苛刻的高温环境下寿命可能更长，总体成本需综合评估。基础金属热电偶(K、N、E、J、T)价格低廉，但在恶劣环境中更换更频繁
- 看精度：需求一般监控(±2℃可接受)：K/N 型。精密测量 / 校准(±0.5℃以内)：S/R 型。
- 看成本预算：低成本优先：K 型＞N 型＞T 型，精度优先(不计成本)：S 型＞R 型
