认识喷雾干燥设备
喷雾设备通过物理或机械方式将液体转化为微米级至毫米级的雾滴，实现液体在气体介质中的高效分散，这一过程称为“雾化”。根据雾化原理和结构设计的不同，现代喷雾设备可分为五大技术类型，各具独特优势和应用场景。

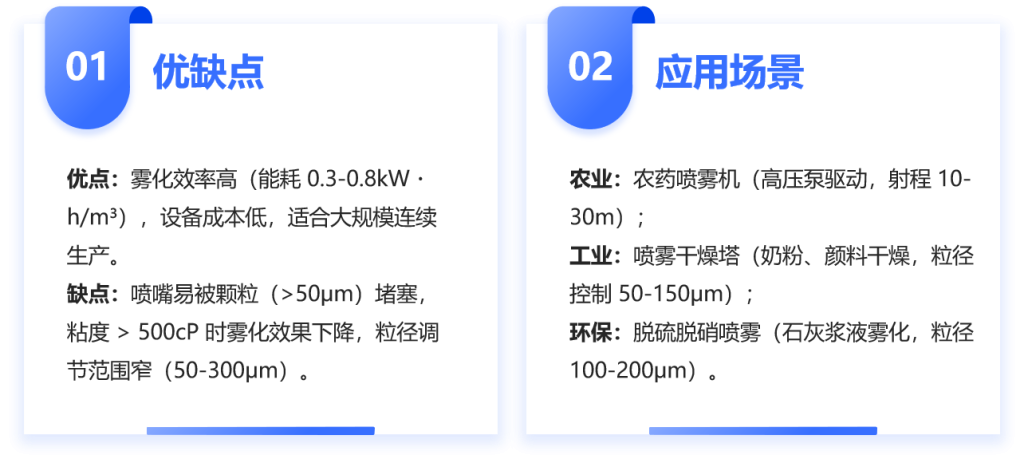

一、压力式喷雾
结构与原理:核心部件:高压泵(压力1-200MPa)+孔径0.1-2mm 的喷嘴,液体在高压下经喷嘴孔高速喷出,因湍流与空气摩擦雾化。
- 典型类型
- 单流体压力喷嘴：结构简单，适用于低粘度液体（如水、溶液）。
- 压力旋流喷嘴：内部设旋流室，液滴呈空心锥状分布，雾化粒径较均匀。
喷嘴效果示意
二、离心式喷雾

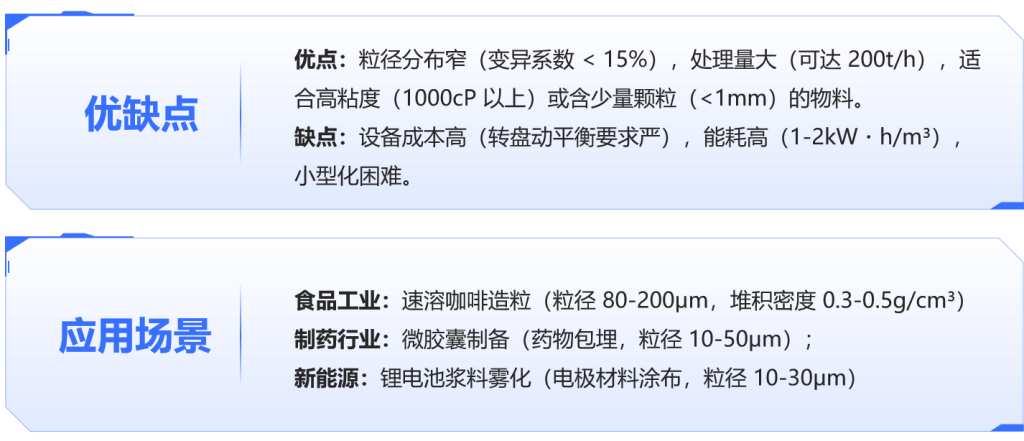

结构与原理：核心部件：高速旋转的离心转盘(转速 3000-50000rpm)，液体通过料液分配器进入转盘，在离心力作用下沿边缘甩出并雾化。
- 转盘类型：光滑盘、沟槽盘、叶片盘（后者雾化更均匀）。
三、流式喷雾设备(二流体/三流体喷嘴)

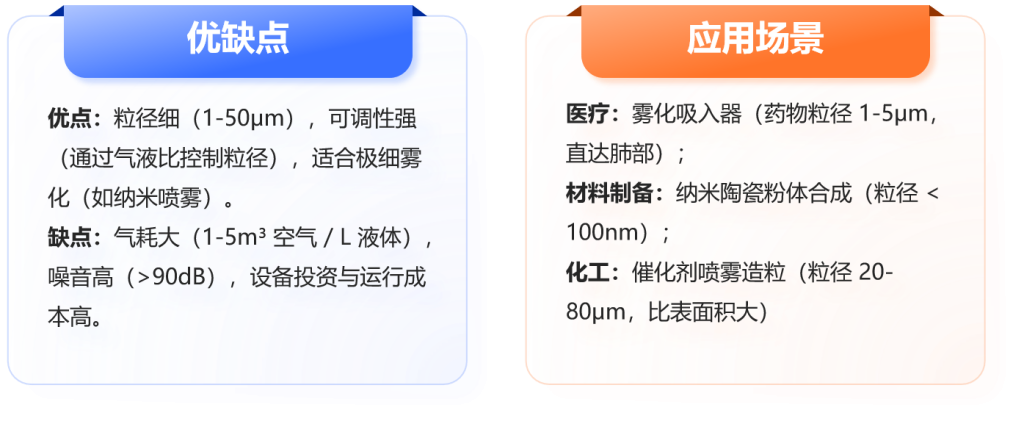

结构与原理：核心部件：内管（液体）+外管（压缩空气 / 蒸汽），液体与气体在喷嘴出口处（流速 300-1000m/s）混合，靠高速气流剪切力雾化。
- 三流体喷嘴：增加第三股气流（如加热空气），用于热敏性物料干燥。

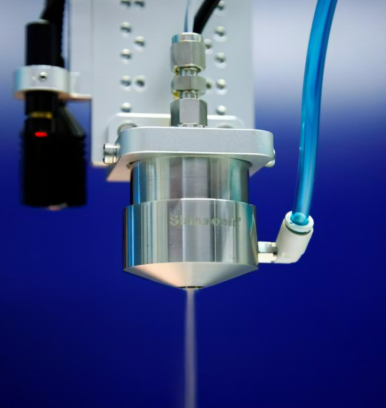

四、超声波喷雾设备
结构与原理：核心部件：压电换能器（频率20-1000kHz），通过高频振动使液体表面产生驻波，波峰破裂形成均匀液滴。

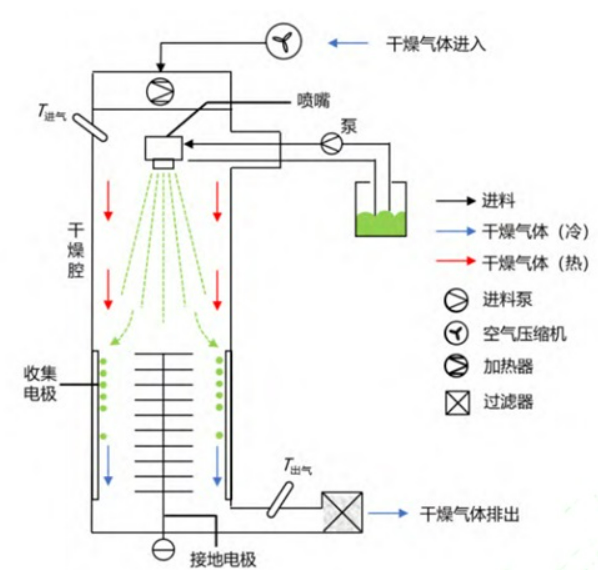

五、静电喷雾设备

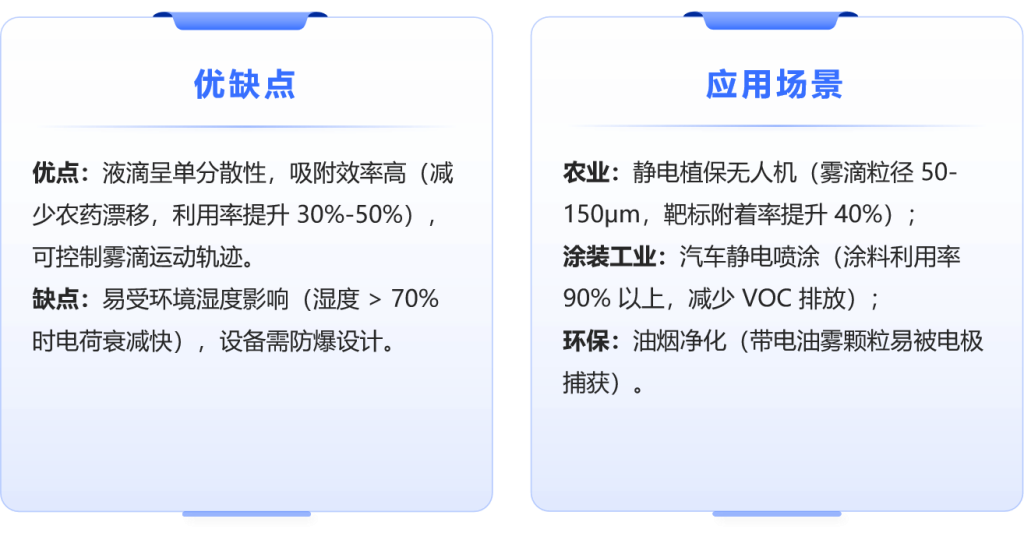

结构与原理:核心部件:高压电源(5-30kV)+带电荷喷嘴，液体经喷嘴时带电，在静电斥力与空气阻力作用下雾化成带电荷液滴。
六、不同喷雾技术性能对比表

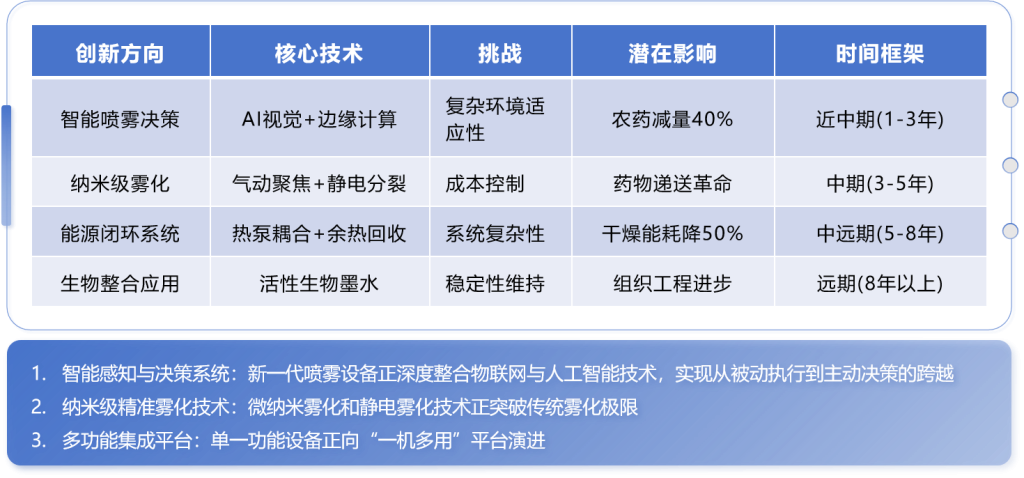

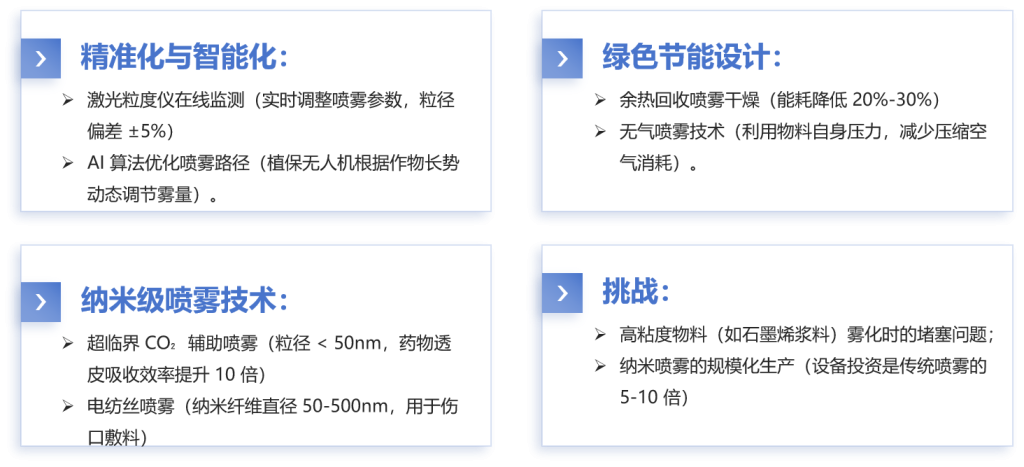

七、喷雾设备技术趋势与挑战
八、开式喷雾与闭式喷雾
8.1开式喷雾系统：原理、结构与特点
工作原理：开式喷雾系统是一种非循环式喷雾系统，其核心原理是：
液体供应：通过泵（如离心泵、柱塞泵）从储液罐直接抽取液体，经管道输送至喷嘴；
喷雾形成：液体在喷嘴处通过压力差（或高速气流）雾化成液滴，喷洒至目标区域；
非回收机制：喷雾完成后，液体直接作用于目标（如作物、工件、燃烧物等），未被利用的液体散逸到环境中，不进行回收循环。
典型结构
动力单元：离心泵、风机（气动喷雾）；
控制单元：简单阀门（手动或电动），仅控制开关或流量；
执行单元：单流体喷嘴（依靠液体压力雾化）或二流体喷嘴（液体 + 压缩空气）；
管路系统：开放式管道，末端直接连接喷嘴，无回收管道。
核心特点
8.2闭式喷雾系统：原理、结构与特点
工作原理：闭式喷雾系统是一种循环式喷雾系统，其核心原理是：
闭环循环：液体从储液罐抽出，经喷嘴雾化后，未被利用的液体通过回收管道返回储液罐，形成 “喷射 – 回收-再喷射”的循环；
精密控制：通过传感器（如流量传感器、压力传感器）实时监测系统参数，结合控制器（PLC 或智能模块）调节泵的输出、喷嘴压力，实现精准雾化；
过滤与净化：回收液体经滤网、过滤器去除杂质后，重新进入循环，确保液体纯度。
典型结构
动力单元：变频泵（可调节流量），配合稳压装置；
控制单元：PLC控制器、传感器（压力、流量、液位），支持自动化调节；
执行单元：精细雾化喷嘴（如高压微孔喷嘴、超声波喷嘴），雾化粒径可控；
回收系统：回收管道、过滤器（多级过滤）、储液罐（带温控或搅拌功能）。

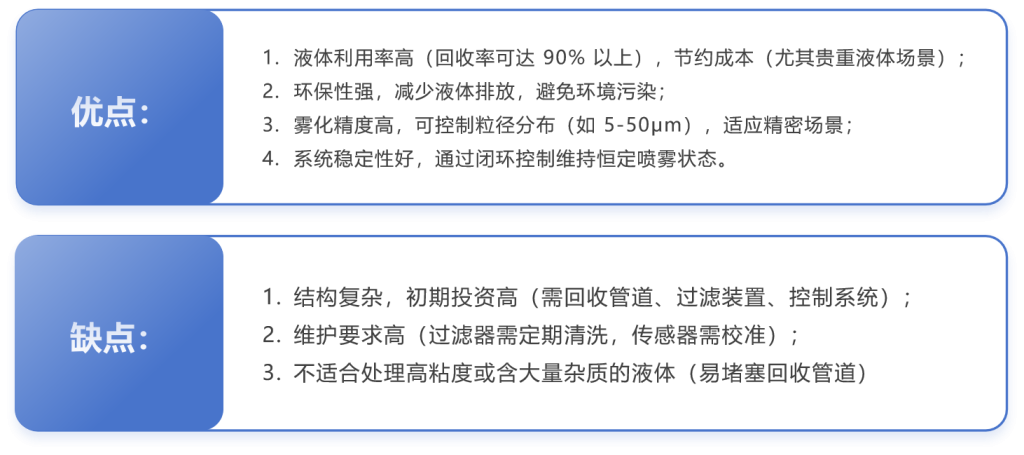

核心特点

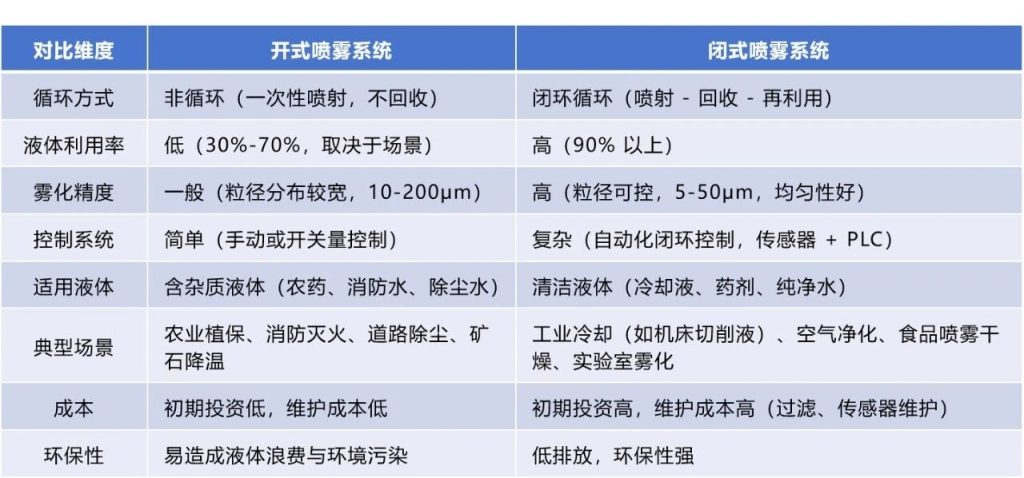

8.3开式喷雾与闭式喷雾的核心差异对比
8.4应用场景细分与技术延伸
8.5如何选择开式与闭式系统？
优先开式系统：当液体成本低、雾化精度要求不高、需要快速响应或处理含杂质液体时
优先闭式系统：当液体成本高、环保要求严格、需精准控制雾化效果(如粒径,喷雾量)时
九、五种典型喷雾类型的蒸发量特性与产能设计计算

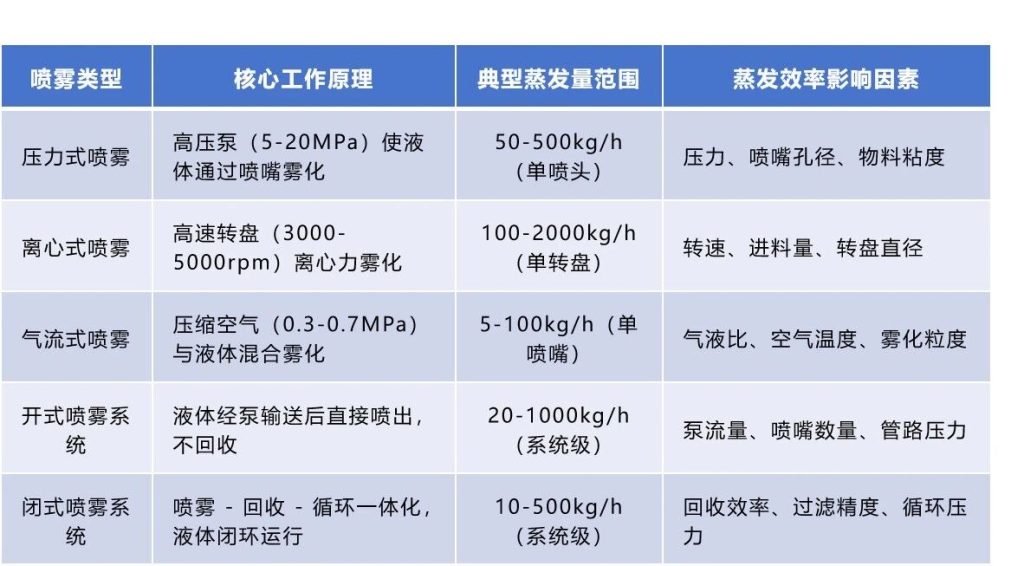

9.1以下基于工业常见喷雾技术分类，结合蒸发量数据
9.2蒸发量计算的核心逻辑与公式
W = G\times \frac{(C_1-C_2)}{(1-C_2)}
W：蒸发量（kg/h）
G：进料量（kg/h）
C₁：进料湿基含水率（%）
C₂：出料湿基含水率（%）
9.3热量衡算验证蒸发量
Q =W\times r+G\times c\times(t_2-t_1)+Q_{loss}
Q：干燥所需总热量（kJ/h）
r：水的汽化潜热（kJ/kg，20℃时约2450kJ/kg）
c：物料比热容（kJ/kg・℃）
t₁/t₂：物料进出干燥室温度（℃）
Qloss：热损失（通常取总热量5%-10%）
9.4喷雾类型修正系数（K）
不同喷雾技术的蒸发效率需通过修正系数调整理论值：
压力式喷雾：K=0.85-0.95(高压雾化效率高)
离心式喷雾:K=0.90-0.98(转盘雾化均匀性好)
气流式喷雾：K=0.75-0.85(气液混合能耗高)
开式系统:K=0.60-0.80(无回收导致热量损失)
闭式系统：K=0.85-0.95(循环热量利用率高)
9.5产能设计的五步实施流程
以某食品喷雾干燥项目为例，演示产能设计过程：
明确物料参数与目标
进料：奶粉浓浆，含水率C₁=75%，进料量G=1000kg/h
出料：奶粉成品，含水率C₂=5%
喷雾类型：离心式喷雾干燥机
计算理论蒸发量
W=1000\times\frac{(75\% – 5\%)}{(1 – 5\%)}=736.8kg/h
引入喷雾类型修正系数
离心式喷雾修正系数K=0.92,实际需蒸发量：
W_{实际}=\frac{736.8}{0.92}=800kg/h
热量衡算验证设备功率
物料比热容c=3.2kJ/kg・℃，进料温度t₁=25℃，出料温度t₂=80℃
热损失Qloss=8%Q
汽化潜热r=2450kJ/kg
Q=800×2450+1000×3.2×(80-25)+0.08Q
Q=1,960,000+176,000+0.08Q
Q=2,213,043kJ/h≈615kW
设备选型与产能匹配
选择离心式喷雾干燥机，标配转盘转速4500rpm，单台蒸发量设计为850kg/h（预留50kg/h裕量）
配套加热系统功率≥650kW，满足热量需求

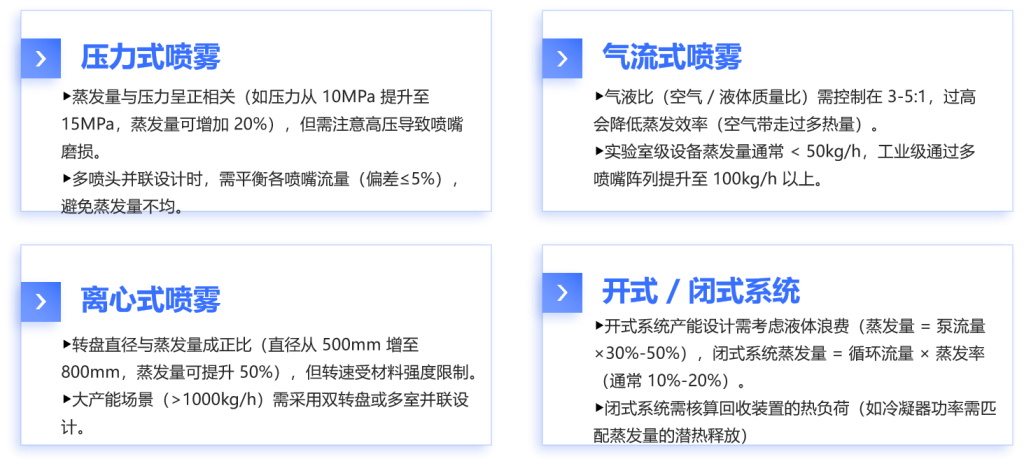

9.6不同喷雾类型的产能设计要点

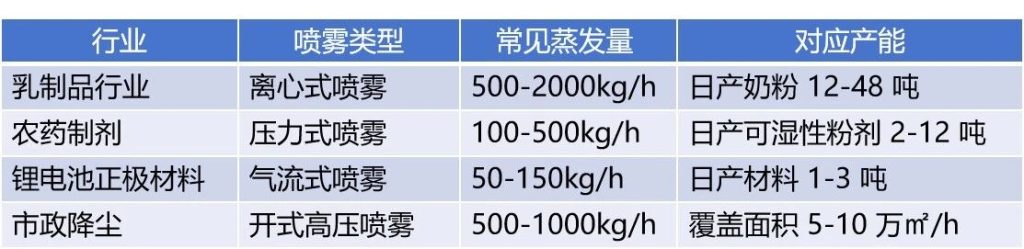

9.7典型行业产能对照表
9.8总结：蒸发量设计
喷雾系统的蒸发量计算并非单纯的理论推导，而是需要将物料特性(含水率、粘度)、喷雾技术（雾化效率、热损失）、设备参数（功率、处理量） 三者动态耦合。实际设计中，建议先通过小试确定喷雾类型修正系数 K，再结合热量衡算验证设备匹配性，最终通过中试数据调整产能裕量（通常预留 10%-20%），以确保生产稳定性与经济性。
智能化喷雾设备正通过技术融合、场景创新与生态重构，推动传统制造业向智能化、绿色化、服务化转型。其核心价值不仅在于提升生产效率与产品质量，更在于通过精准控制与资源优化。未来，随着纳米技术、量子传感与生物启发式算法的突破，喷雾设备将进一步拓展至太空探索、生物计算等前沿领域，成为连接物理世界与生物世界的桥梁，开启智能制造与生命科学的新纪元。
