磷酸铁锂改性的方法介绍（包覆,掺杂,纳米化,表面修饰等）

磷酸铁锂（LiFePO₄）作为锂离子电池正极材料，因其安全性高、循环寿命长和成本低等优点被广泛应用，但其本征导电性差和锂离子扩散速率低限制了高倍率性能。为此，研究者开发了多种改性方法以提升其电化学性能，以下是主要策略：

1.碳包覆改性

原理：在LiFePO₄颗粒表面包覆导电碳层(如无定形碳、石墨烯)，提高电子电导率。
方法：将LiFePO₄前驱体与碳源(葡萄糖、蔗糖、PVP等)混合，高温煅烧(惰性气氛下)。
效果：降低界面电阻，增强倍率性能；但过量碳可能降低体积能量密度。
示例：碳包覆后LiFePO₄的导电性可提升至10⁻²S/cm（未包覆时为10⁻⁹S/cm）。

2.金属/非金属离子掺杂

原理：通过掺杂金属（如Mg²+、Al³+、Ti⁴+）或非金属（如N、S）离子，改变晶体结构，扩大锂离子扩散通道。
掺杂位点：
Li位掺杂：如Mg²+取代Li⁺，增加晶胞体积，促进Li⁺扩散。
Fe位掺杂：如Co²+取代Fe²+，提升电子导电性。
效果：掺杂后电导率可提高至10⁻³ S/cm，同时抑制充放电过程中的相变。

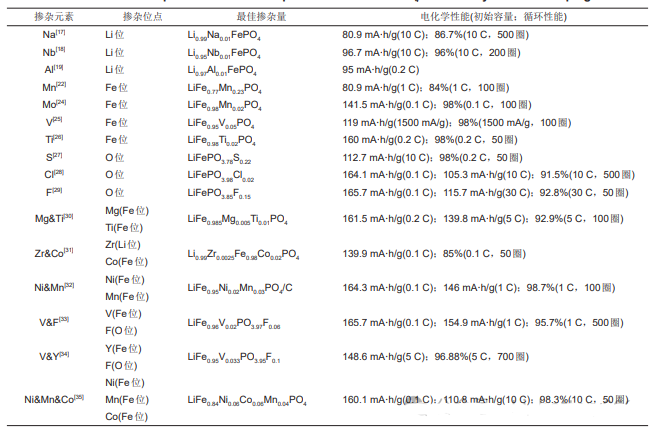

离子掺杂位点、掺杂量、电化学性能对比表

3.纳米化与形貌调控

原理：减小颗粒尺寸至纳米级（<100 nm），缩短Li⁺扩散路径。
合成方法：水热法、溶胶-凝胶法、喷雾干燥法等。
形貌设计：
多孔结构：增加活性物质与电解液接触面积。
核壳结构：如LiFePO₄@C核壳颗粒，兼顾导电性和稳定性。
挑战：纳米颗粒易团聚，需通过表面修饰或复合解决。

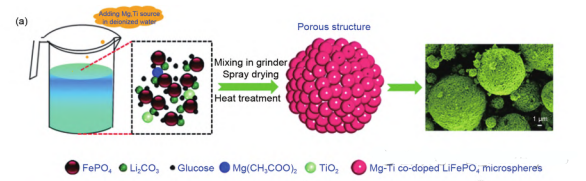

喷雾干燥法制备MT-LFP材料流程图

4.复合材料构建

导电材料复合：与碳纳米管、石墨烯等复合，构建三维导电网络。
例如：石墨烯/LiFePO₄复合材料，比容量可达160mAh/g（1C倍率）。
高电压材料复合：与LiCoO₂、LiMn₂O₄等混合，提升工作电压。

5.表面修饰

导电聚合物涂层：如聚吡咯（PPy）、聚苯胺（PANI），增强表面导电性。
金属氧化物包覆：如TiO₂、Al₂O₃，抑制电解液副反应，提高循环稳定性。

6.晶面取向优化

通过控制合成条件（如pH、温度），使LiFePO₄晶体沿（010）晶面生长，该晶面为Li⁺扩散最优路径，可显著提升倍率性能。

7.双功能协同改性

碳包覆+掺杂：如碳包覆同时掺杂Nb⁵+，综合提升导电性和结构稳定性。
纳米化+表面修饰：纳米颗粒结合导电聚合物涂层，兼顾离子扩散和电子传输。

锂离子电池三元材料：工艺技术及生产应用-王伟东.PDF
动力电池材料.PDF
锂离子电池三元正极材料的制备、包覆和电化学性能研究.PDF
锂离子电池用磷酸铁锂正极材料[梁广川，宗继月，崔旭轩 编著].PDF
废旧锂离子电池钴酸锂浸出技术[罗胜联，曾桂生，罗旭彪 著].PDF
