硅碳负极的优缺点和改性策略

硅碳负极材料（Si-C复合材料）是目前锂离子电池领域的研究热点，其核心是通过将高容量的硅材料与导电性、稳定性较好的碳材料复合，以提升电池的能量密度。但其优缺点并存，以下是详细分析：

一、硅碳负极的显著优点

1.具有超高理论容量

硅的理论比容量高达4200mAh/g(是石墨负极的10倍以上),可显著提升电池能量密度。
实际应用中，硅碳复合材料的容量可达1500-2000mAh/g，仍远高于石墨（约372mAh/g）。

2.提升能量密度

搭配高镍三元正极时，电池能量密度可突破300Wh/kg（特斯拉4680电池采用硅碳负极后能量密度提升20%）。

3.快充潜力

与硅负极相比，碳材料的导电性缓解了硅的绝缘性缺陷，有利于提升锂离子扩散速率，支持更高倍率充放电。

4.缓解体积膨胀

与硅负极相比，碳基体（如石墨、石墨烯、碳纳米管）可缓冲硅的体积膨胀（硅膨胀率约300%），避免电极结构完全崩塌。

下表为不同硅碳复合材料电化学性能对比的表格：

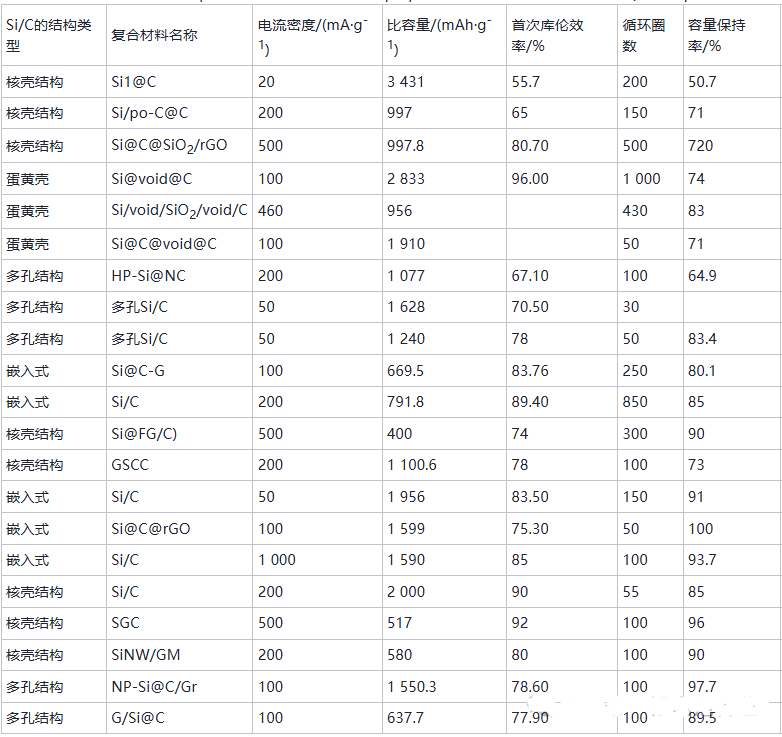

不同Si/C复合材料电化学性能对比

二、硅碳负极的主要缺点

1. 体积膨胀问题未彻底解决，导致循环性能差

即使与碳复合，硅颗粒在充放电时仍会膨胀收缩，导致电极粉化、活性物质脱落，影响循环寿命。目前循环寿命普遍在500-1000次（低于石墨负极的1000-2000次）。

2.首效低

硅在首次充电时与电解液反应形成厚SEI膜，导致首周库仑效率低（通常70-85%，石墨可达90%以上），需预锂化技术弥补。

3.成本较高

纳米硅制备、复合工艺复杂(如化学气相沉积、球磨法)，导致成本是石墨负极的2-3倍

4.电解液消耗加剧

硅表面SEI膜反复破裂与再生，持续消耗电解液，增加电池内阻并加速容量衰减。

5.热稳定性风险

硅与电解液在高温下副反应更剧烈，加剧了热失控风险（需配合更稳定的电解液和热管理系统）。

三、技术改进方向

1.材料结构设计

纳米化：采用纳米硅颗粒（如硅纳米线、多孔硅）减少绝对体积变化。
核壳结构：硅核外包覆碳层（如Si@C），或嵌入碳基体（如石墨烯包覆）。

2.粘结剂优化

开发高弹性粘结剂（如聚丙烯酸类）以缓冲膨胀应力。

3.预锂化技术

通过预锂化补偿首效损失（如添加锂金属粉末或预锂化添加剂）。

4.电解液适配

使用含FEC（氟代碳酸乙烯酯）等成膜添加剂的电解液，稳定SEI膜。

四、应用现状与前景

商业化案例：
特斯拉4680电池（硅碳负极+高镍三元），能量密度达300Wh/kg，但循环寿命仍需提升。宁德时代、松下、LG新能源等均在研发硅碳负极方案。
未来趋势：
预计2030年硅碳负极市场份额将超30%（目前不足5%），主要面向高端电动汽车和消费电子。

总结
硅碳负极是突破锂电能量密度瓶颈的关键材料，但需解决体积膨胀、循环寿命和成本问题。随着纳米技术、复合工艺的进步，其商业化进程正在加速,未来或与固态电解质等技术结合，成为下一代高能电池的核心材料。
