硅,硅氧,硅碳负极三者的区别和优劣对比

在锂离子电池领域，硅基负极材料因其高理论容量（约 4200 mAh/g）备受关注，但纯硅存在体积膨胀大、循环稳定性差等问题。通过材料改性，衍生出（硅氧负极、硅碳负极）等不同技术路线。
以下是它们的核心特点与对比分析：

硅负极（纯硅）

优势：理论容量最高（4200mAh/g），可显著提升电池能量密度。

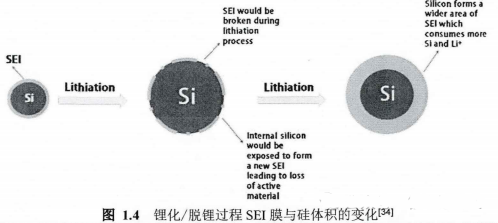

劣势：体积膨胀极大（~300%），导致电极粉化、SEI膜反复破裂再生，循环寿命极短（通常<100次）；
导电性差，需依赖纳米化或复合结构改善。

应用现状：
纯硅负极因循环性能差，尚未实现商业化，主要用于实验室研究。

硅氧负极（SiOₓ，x≈1）

材料特性：
硅氧化物（SiOₓ）中氧原子部分缓解体积膨胀（膨胀率 ~200%）；
理论容量~1500-2000mAh/g，低于纯硅但高于石墨。
优势：
循环稳定性优于纯硅（500次以上）；
首次库伦效率（~80%）可通过预锂化提升。
挑战：
导电性仍需改善（需与碳复合）；
氧原子引入导致首次充放电时生成Li₂O和 Li₄SiO₄，造成容量损失。
应用场景：
主要用于高端消费电子（如手机、笔记本）和部分动力电池（与石墨复合）。

硅碳负极（Si/C复合材料）

设计原理：
将纳米硅颗粒嵌入碳基体（石墨、无定形碳、石墨烯等），利用碳材料的缓冲作用抑制体积膨胀，同时提升导电性。
优势：
容量介于500-1500mAh/g（取决于硅含量）；
循环寿命显著提升（>1000次），体积膨胀率<50%；
兼容现有石墨负极产线，商业化成熟度高。
类型：
核壳结构（硅核+碳壳）：缓冲体积变化；
多孔碳负载：提供膨胀空间；
石墨/硅复合：如硅掺杂石墨（Si-Graphite），兼顾容量与稳定性。
应用场景：
动力电池主流路线（如特斯拉4680电池采用硅碳负极），兼顾能量密度与循环寿命。

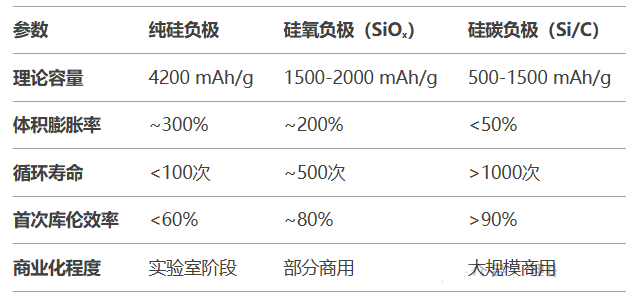

关键性能对比参数

技术挑战与解决方案

体积膨胀问题：
纳米化硅颗粒（<150nm）减少应力集中；
预锂化技术：补偿首次循环锂损耗（如添加锂箔或富锂添加剂）；
粘结剂优化：使用弹性粘结剂（如PAA）适应硅膨胀。
导电性提升：碳包覆、石墨烯复合、金属掺杂（如Ag、Cu）。
界面稳定性：开发新型电解液（含FEC添加剂）稳定SEI膜；
固态电解质替代液态电解质，抑制副反应。

未来发展趋势

硅基负极+高镍三元正极：实现>400Wh/kg 电芯能量密度；
全固态电池+硅负极：固态电解质抑制硅膨胀，提升安全性；
材料-结构协同设计：如3D多孔硅、硅纳米线阵列等，兼顾高容量与长寿命。
总结
硅基负极是突破锂电能量密度瓶颈的关键，但需通过材料复合（硅碳）、结构设计（纳米化）和 工艺优化（预锂化）解决体积膨胀与寿命问题。目前 硅碳负极 是商业化主流，而 硅氧负极 和 新型硅基复合材料 是未来重要方向。
