电池研发中常用的关键表征手段

电池研发涉及材料、界面反应、电化学性能等多个维度的精细分析，以下为研发中常用的关键表征手段及其核心作用：

一、材料结构及成分分析

1.X射线衍射（XRD）

用途：分析正负极材料的晶体结构、晶格参数及相变过程。
案例：判断钴酸锂（LCO）是否发生层状结构坍塌，或磷酸铁锂(LFP)是否生成杂质相。

2.扫描电子显微镜（SEM）与透射电镜（TEM）

用途：观察材料形貌(颗粒尺寸、形貌均一性)、表面包覆层及电极界面微观结构。
升级应用：结合能谱仪(EDS)分析元素分布，如检测硅碳负极中硅颗粒的分散均匀性。

3.X射线光电子能谱（XPS）

用途：表征材料表面化学状态（如电解液分解产物的成分），揭示SEI膜（固体电解质界面膜）的组成。

二、电化学性能测试

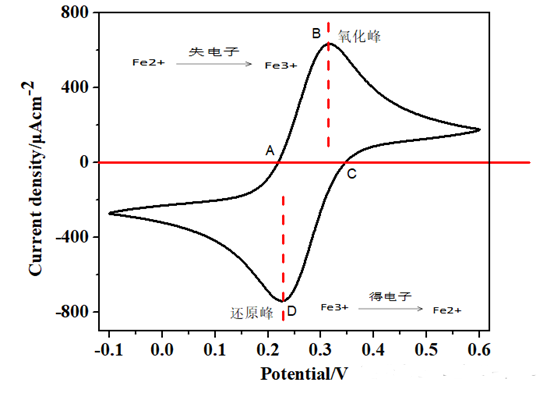

1.循环伏安法（CV）

用途：研究电极反应的氧化还原电位、可逆性及动力学特性。
典型场景：评估高镍三元材料（NCM811）的脱嵌锂稳定性。

2.电化学阻抗谱（EIS）

用途：解析电池内部阻抗来源（界面阻抗、电荷转移阻抗等），优化电解液配方或电极设计。

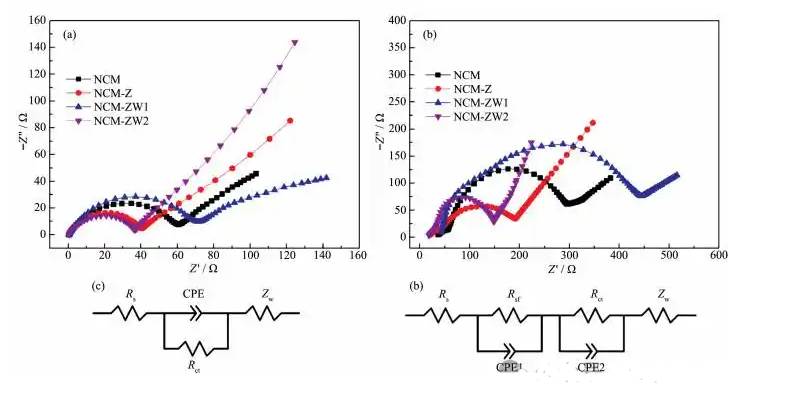

NCM掺杂Cr、W的EIS图

3.恒电流充放电测试

用途：测定容量、库仑效率、循环寿命等核心性能指标。

三、界面与动态过程分析

1.原位表征技术

技术组合：原位XRD、原位Raman、原位TEM等。
价值：实时观测充放电过程中材料结构演变，例如硅负极的体积膨胀机制。

2.原子力显微镜（AFM）

用途：分析电极表面粗糙度、力学性能变化，研究锂枝晶生长行为。

3.核磁共振（NMR）

用途：探测电解液中锂离子迁移率及溶剂化结构，指导新型电解液开发。

四、热稳定性与安全评估

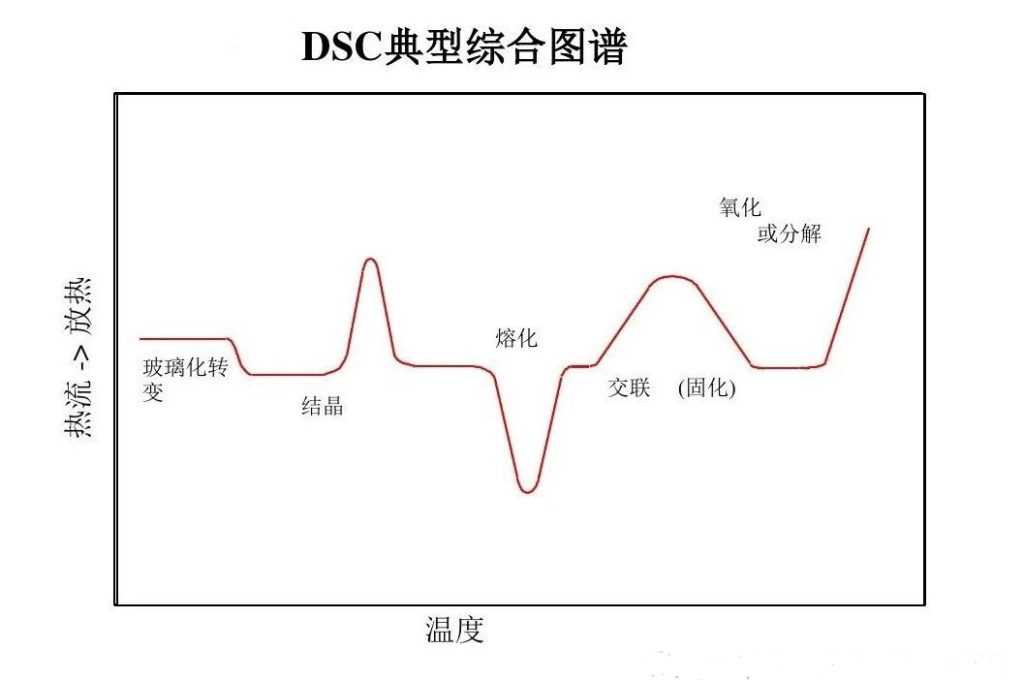

1.差示扫描量热法（DSC）

用途：分析材料热失控温度点，评估正极材料（如NCM）与电解液的热反应风险。

2.绝热加速量热仪（ARC）

用途：模拟电池热失控过程，量化产热速率及临界温度，优化电池安全设计。

五、其他关键手段

曼光谱（Raman）：检测石墨负极的锂化程度及SEI膜成分；
质谱联用技术：分析电解液分解产生的气体成分（如CO₂、HF）；
中子衍射：精准定位轻元素（如锂离子）在材料中的分布。

研发逻辑：

我们在研发过程中,并不是一种表征手段就能说明问题，有时候需要借助多种表征来分析.锂电池研发需通过“宏观性能→微观结构→动态机制”的全链条分析，例如：

• 通过XRD+SEM+EIS组合诊断正极材料循环衰减根源；
• 结合原位表征与分子动力学模拟，设计高稳定性电极/电解液界面。

随着人工智能和AI的发展，用它们来辅助高通量表征、多模态联用技术（如X射线断层扫描+EIS）将进一步提升研发效率。就像现在很多医院开始用AI来给病人治病，通过强大的数据支撑，能快速找到患者的病因。我们也可以通过大数据去筛选合适的材料，AI的发展将进一步推动材料科学的发展。
