提高极片面密度带来的深层次影响

提高极片的面密度，绝不是简单“多堆活性物质提容量”这么简单。它还牵动着电化学性能、结构可靠性和制程良率。实际上每一次面密度的抬高调整，都是离子传输、应力分布和界面稳定性的多重影响。

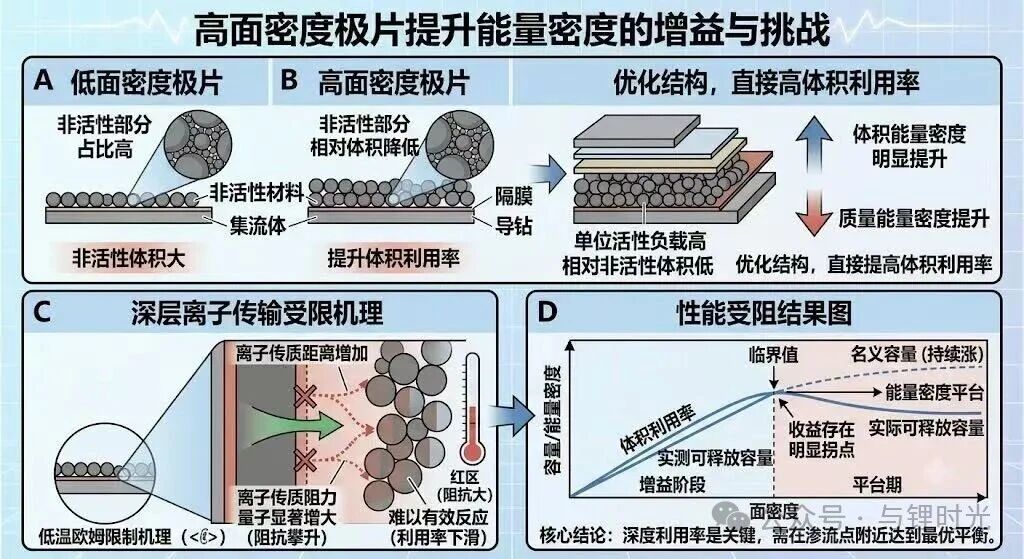

1.能量密度提升的本质与临界点

提高面密度最直接的好处是能量密度。单位面积活性负载越高，集流体、隔膜、极耳等非活性部分的相对体积和质量就越低，体积能量密度的提升通常明显优于质量能量密度。这也是行业大力推厚极片的根本动力——在材料体系不变的情况下，通过结构优化直接提高体积利用率。

     然而收益存在明显拐点。当面密度超过体系临界值后，厚度方向的离子传输阻力显著增大，深层活性物质难以有效反应，利用率大幅下滑。这时继续增加面密度，名义容量虽然还在涨，但实际可释放容量却增长乏力甚至倒退，能量密度进入平台期。

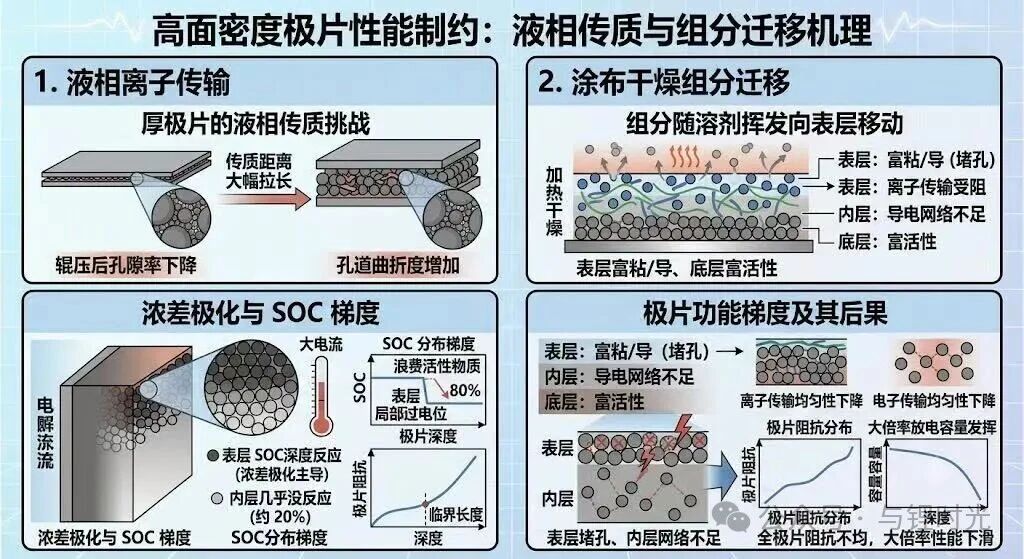

离子传输极化的深层机制

1.液相离子传输

     高面密度对性能的最大制约集中在液相离子传输。锂离子扩散路径显著拉长，辊压后孔隙率下降、孔道曲折度增加，电解液传质阻力大幅上升。这种变化不是线性的：当厚度超过液相扩散特征长度后，浓差极化成为主导，大电流下极片表层和内层形成明显 SOC 梯度——表层深度反应，内层几乎没反应，既浪费活性物质，又制造局部过电位。

2.涂布干燥过程中的组分迁移问题

     高面密度极片中，粘结剂和导电剂易随溶剂挥发向表层移动，形成“表层富粘/导、底层富活性”的梯度结构。这进一步破坏离子和电子传输的均匀性，表层孔隙被堵，内层导电网络不足，最终导致全极片阻抗分布不均，大倍率性能严重下滑。

循环寿命

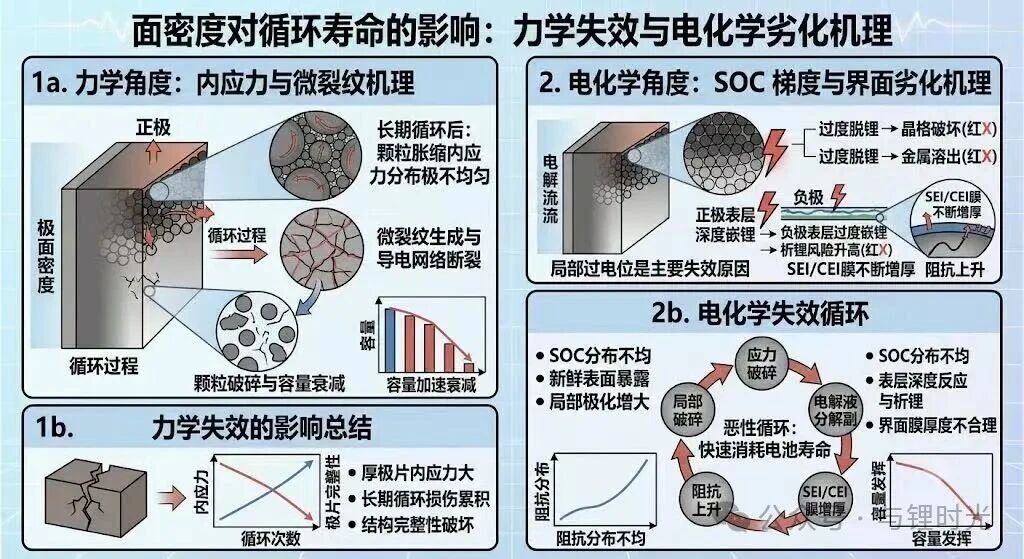

面密度对循环寿命的影响是力学失效和电化学劣化共同作用的结果。

1.力学角度

     从力学角度看，厚极片在活性物质反复胀缩时产生的内应力更大，分布极不均匀。长期循环后，易出现极片微裂纹、颗粒破碎、导电网络断裂等问题，导致容量加速衰减。

2.电化学角度

电化学层面，SOC 梯度带来的局部过电位是主要失效原因。正极表层过度脱锂加速晶格破坏和金属溶出，负极表层过度嵌锂则大幅提高析锂风险。新鲜表面持续催化电解液分解，SEI/CEI 膜不断增厚，形成“应力破碎—副反应加剧—阻抗上升”的恶性循环，快速消耗电池寿命。04

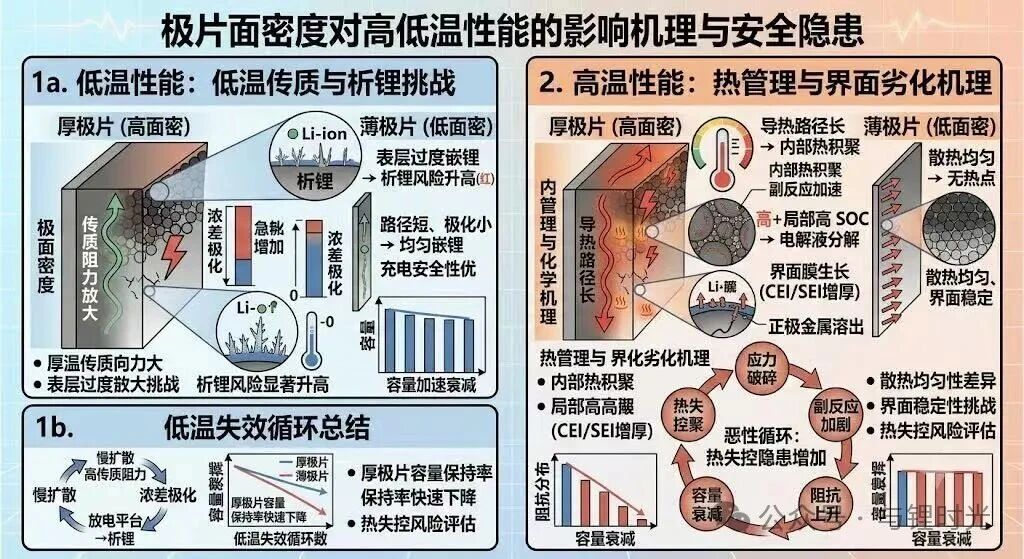

高低温性能

1.低温性能

     低温时，锂离子扩散本就缓慢，而 厚极片进一步放大传质阻力，浓差极化急剧增加，放电平台快速塌陷，容量保持率下降，同时低温充电析锂风险显著升高。低面密度的薄极片路径短、极化小，容量发挥和充电安全性都更有优势。

2.高温性能

高温环境下，高面密的问题转向热管理和副反应。厚极片导热路径长，内部热量不易散出，易形成局部热点。高温+局部高 SOC 会加速电解液分解、正极溶出和界面膜生长，既加快容量衰减，也增加热失控隐患。而低 面密极片散热均匀，高温循环和存储表现更稳。05

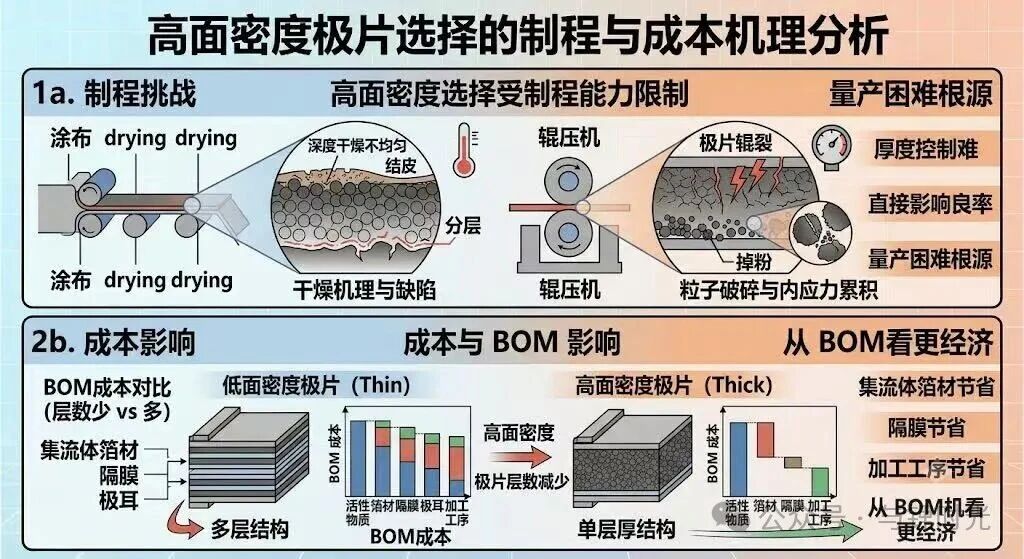

制程与成本

1.制程

高面密度选择首先受制程能力限制，对涂布、干燥、辊压要求极高。厚度控制难，干燥易出现结皮、分层，辊压易辊裂、掉粉，直接影响良率。这也是很多企业高面密度厚电极 方案难以量产的主要原因。

2.成本

成本上，提高面密度可减少极片层数，节省箔材、隔膜和加工工序，从 BOM 看更经济；

小结：

低倍率的消费级和储能产品，可在临界范围内适当提高面密度，最大化能量密度和成本优势；主打快充、宽温域、长寿命的动力电池，则需稳妥设计面密度区间，优先保障离子传输和结构稳定。
