恒流充电、恒压充电和恒功率充电的区别

我们在锂电池测试的过程中，有时候用恒流充电，有时候用恒功率充电。
这里我们来说说恒流充电、恒压充电、恒功率充电之间的区别：

1.恒流充电

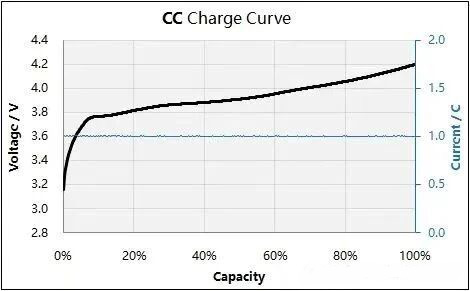

恒流充电过程中，随着时间的持续（SOC的增高），电压逐渐从3.0V升高至4.2V，电流整个过程保持不变。（如下图所示）

2.恒流恒压充电

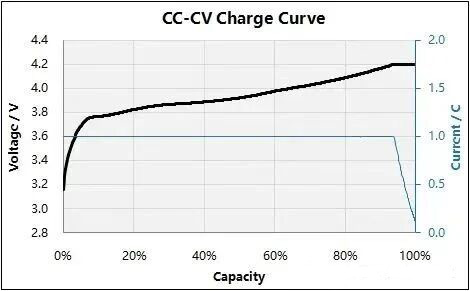

恒流充电一般在充电至截止电压时，我们会进行恒压充电。在恒压段，电压恒定不变，电流逐渐减小，直到电流降低至我们设定的截止电流。利用恒压充电的目的是为了让电池达到一个较高的荷电状态。

举例：
由一块NCM电芯容量为5Ah，用5A的恒定电流对其充电，电压持续上升至设定的4.2 V后停止恒流充电。之后电池电压保持在4.2 V继续充电，此时电流持续降低，一般设置为0.05C，即0.25A。

3.恒功率充电

整个充电过程以恒定的功率进行。由P=UI，恒功率充电时，电压逐渐升高，电流逐渐降低。

举例：
同样为上述NCM电芯，如果以10W的功率进行充电，则从3V-充电至4.2V的过程，电流从5A逐渐降低至2.38A。（实际数据与上图不同）
