同一个电芯为什么不同SOC对应的DCR不同
01 序言
同一颗电芯,在温度、脉冲电流和取样时刻一致的条件下,DCR仍会随SOC变化。常见表现是低SOC端明显抬升,中间区间相对平缓,有些电芯还会出现局部峰值。
理解这一现象,要看SOC改变后,正负极分别处于什么嵌锂状态,以及这些状态怎样影响反应与传输。
02 DCR反应的是电芯综合响应
DCR通常按电流阶跃引起的电压变化计算:
DCR=|ΔV/ΔI|
这段电压变化包含欧姆压降,以及界面反应、离子传输产生的极化。因此,DCR是特定条件下的等效阻力,不能直接等同于集流体或极耳的电阻。
在温度稳定、结构未发生损伤时,金属导电部件的电阻对SOC通常不敏感。DCR随SOC出现明显起伏,主要应从电极反应与传输过程寻找原因。
03 嵌锂状态改变了界面反应的难易程度

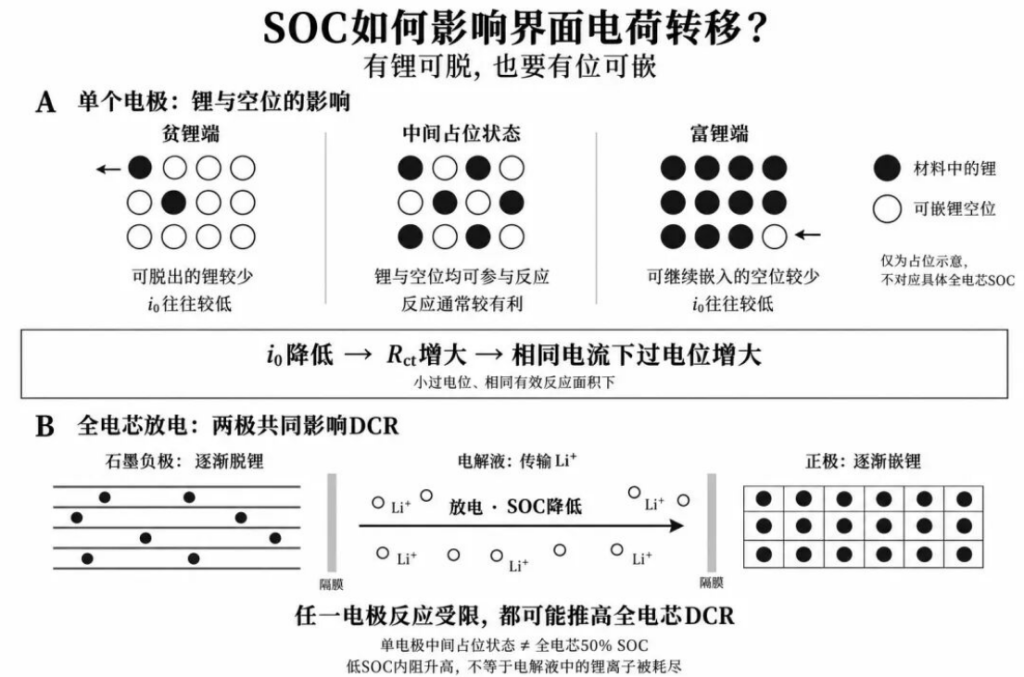

锂从电解液进入活性材料,或从材料中脱出,都需要完成界面电荷转移。这个过程的难易程度,可用交换电流密度i₀表征。在小过电位范围内,电荷转移电阻与i₀近似成反比:i₀越小,维持同样电流需要的过电位越大。i₀与颗粒表面锂浓度、可用嵌锂位点及电解液浓度有关。
在常用嵌入反应模型中,材料接近贫锂或富锂极限时,反应条件往往变差,界面极化随之增加。这一点可以从“有锂可脱”和“有位可嵌”两方面理解:

贫锂时,可参与脱出的锂减少;
富锂时,可继续嵌入的空位减少。但这是单个电极的状态,不能据此认定全电芯50% SOC就是两极反应最快的位置。
以石墨负极电芯为例,放电过程中,负极逐渐脱锂,正极逐渐嵌锂。SOC降低时,两极同时向各自的放电末端状态移动,任何一侧的反应受限,都可能推高全电芯DCR。
因此,不能把低SOC内阻升高简单解释为“电解液里的锂离子变少了”。正常充放电主要改变的是锂在正负极之间的分布,电解液盐浓度并不会随SOC同步耗尽。
04 固相扩散改变了浓差极化

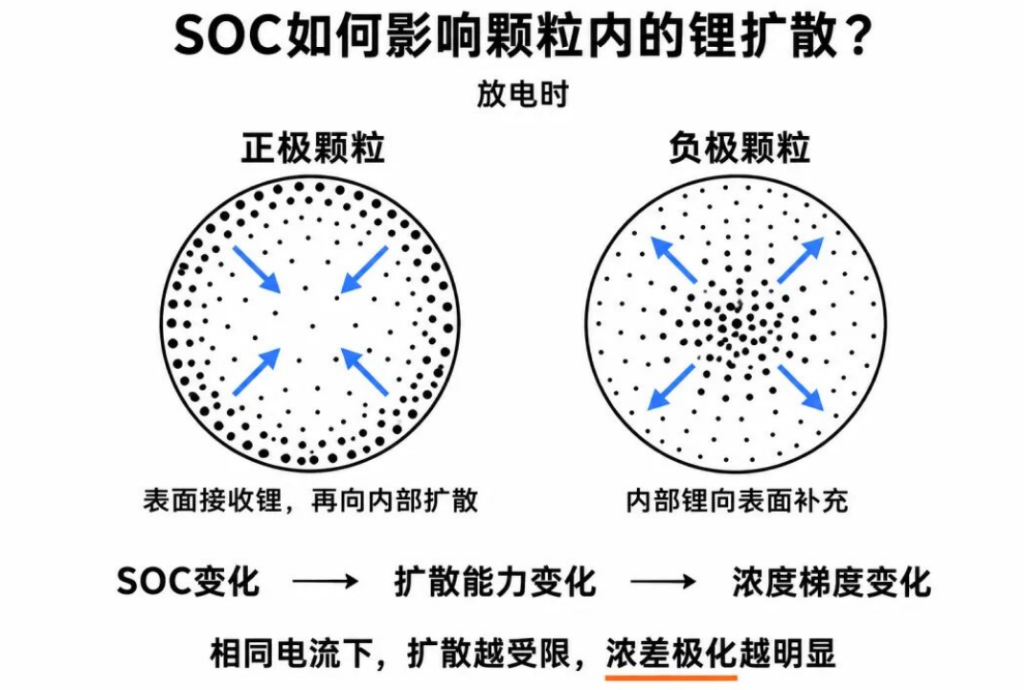

界面反应与颗粒内部的锂迁移同时发生。放电时,正极颗粒表面先接收锂,再向内部扩散;负极则需要内部的锂向表面补充。扩散跟不上界面反应,就会形成表面与内部的浓度差。
关键在于,固相扩散系数会随材料的嵌锂程度变化。锂位点占据、锂与空位的有序排列、晶体结构变化,都会影响迁移过程。因此,同样的电流,在不同SOC下可能建立起不同程度的浓度梯度。

对于部分三元正极,低SOC对应较高的嵌锂程度,此时固相扩散可能明显受限。这是一些三元/石墨电芯在放电末端DCR迅速抬升的重要原因。
浓度梯度对电压的影响,还取决于电极平衡电位曲线的斜率。在电位对锂含量更敏感的区间,相近的表面浓度偏差,也可能产生更大的电位偏差。
此外,若脉冲引起的SOC变化不可忽略,以脉冲前电压为基准计算DCR,还会包含平衡电压本身的变化;在电压曲线陡峭区,这部分贡献尤其需要区分。
05 相变与电极匹配决定了曲线形状
石墨嵌锂会经历不同阶次结构,磷酸铁锂则涉及LiFePO₄与FePO₄之间的相转化。相区变化会改变局部锂分布、参与反应的颗粒比例及传输特征,因此,DCR曲线可能出现峰、肩部或拐点。相变也不能一概理解为阻力增加,具体表现取决于材料及其反应状态。
高SOC下,石墨负极更接近富锂状态,部分层状正极则进入深度脱锂区间,其结构与传输性能也可能变化。如果某侧因此成为限制环节,DCR就会再次抬升;如果设计工作窗口避开了这些区间,高SOC端也可能保持平缓。

还要注意:全电芯的0%或100% SOC,是规定工作窗口的端点,并不意味着某一电极已经完全脱锂或嵌满。正负极容量配比、首次不可逆锂损失和截止电压,会改变两极实际使用的嵌锂区间。因此,相同SOC下,不同设计的电芯可能处于不同的动力学状态。

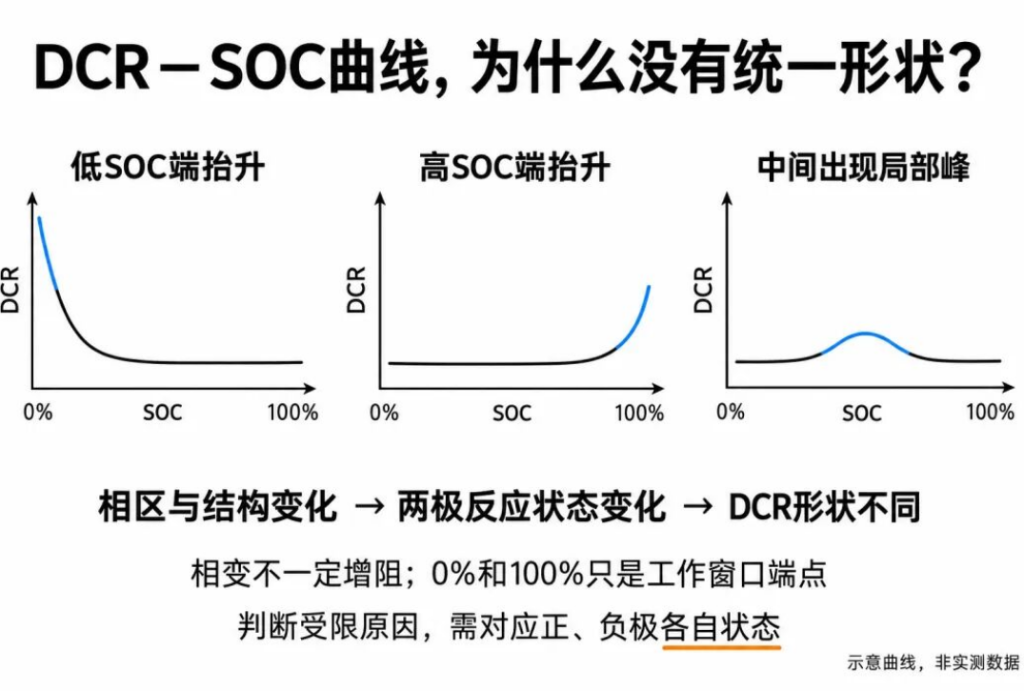

这也解释了为什么DCR曲线没有统一形状:有些低SOC端抬升明显,有些高SOC端也会上升,还有些在中间区间出现局部峰值。
06 小结
对研发而言,DCR-SOC曲线的价值,在于识别电芯在哪个工作区间开始受限。判断原因,需要把曲线变化与两极的反应状态对应起来;仅凭全电芯的一个阻值,还不足以确定限制来自正极还是负极。
