为什么SBR要在负极匀浆的最后阶段加入

在锂离子电池负极匀浆过程中，一般需要用到的材料有负极粉料(石墨，硬碳、硅等)、导电剂（SP）、增稠剂和分散剂（CMC）、粘结剂（SBR）。因为SBR的特殊性，我们在匀浆的过程中需要注意它的加入顺序。

一、先来认识锂电池SBR

(1)锂电用SBR是一种丁苯胶乳,水性粘结剂，是由苯乙烯(Styrene)和丁二烯(Butadiene)单体以水为介质加入乳化剂引发剂等经过乳液聚合共聚生成，状态为固含量50%左右的水乳液。
(2) SBR胶乳粒子单元是一种核壳结构，壳内是共聚物分子链的交联结构，外壳是亲水性的极性基团和表面活性剂。
(3) SBR颗粒只有150nm左右，单独SBR颗粒没有连接力，在浆料中很多SBR结合在一起形成SBR膜，才能形成连接力对石墨负极颗粒起到黏结的作用。SBR更多的连接是点对点的连接，把石墨与石墨中间、石墨和碳黑、石墨和铜箔联结在一起。

二、SBR为什么要最后加入？

(1) 因为在浆料捏和之后会有高速分散的过程，如果SBR加入过早，在长时间以及高剪切搅拌中会导致SBR的核壳结构被破坏，称为“破乳”。这样会破坏SBR的粘结性。

(2) SBR的加入会显著影响浆料黏度，后加可避免过早增粘导致分散困难。

三、 SBR使用中的注意事项

(1)搅拌条件：SBR加入后需温和混合(如低速行星搅拌)，确保均匀性同时保护胶体结构。

(2) 温度控制：部分工艺可能对温度敏感，需避免高温导致SBR变性。

(3) 浆料出料后如果不能及时涂布，需要低速搅拌代替静置，防止浆料变得粘稠。

下面是一个实验线简单的负极匀浆工艺：

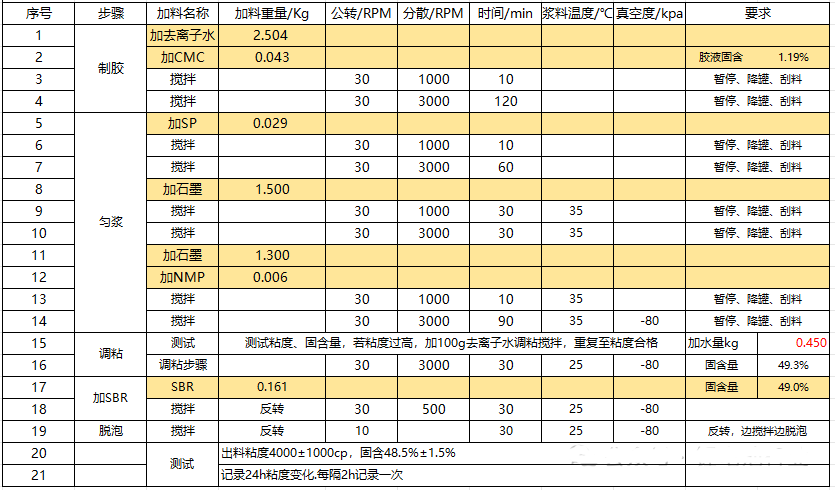

该工艺先制备CMC浆料，之后匀浆。我们可以看到，SBR在高速分散之后加入。
