为什么Overhang越大，越容易造成析锂

在很多人的印象中，Overhang的目的是为了有助于正极的锂离子能更顺利的嵌入负极中，有助于减轻析锂的发生。而Overhang越大，越容易析锂，很多人一时半会理解不来。

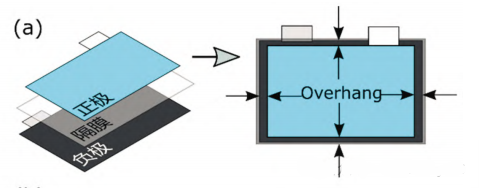

先来认识Overhang

一般设计Overhang的尺寸为1-3mm。

Overhang过大，造成析锂的原因

主要原因是锂在负极的扩散和锂离子的脱嵌并不完全是垂直进行的，还有横向的重新分布。
请看下面详细分析：

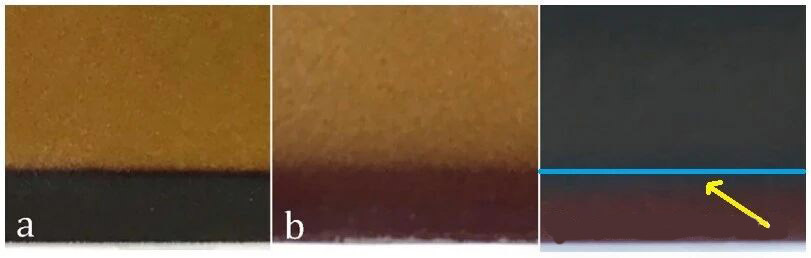

a)电池充电至4.15V（b）在充电4.15V后60°存储一周（c）b图电池放电到3V

上图为NCM正极和石墨负极组成的全电池，其中overhang设计为3mm。

图a，在充电至4.15V后，拆解电池，overhang显示黑色，表明overhang区域SOC较低。

图b，60°存储一周后，可以清楚的看到边缘区域发生了电荷移动，overhang区域变成红色，说明一部分锂离子扩散到overhang区。其他文献存储时间更长，两个区域的颜色会达到基本一致。也就是说，只要时间足够长，锂离子会迁移到边缘，以达到平衡状态。

图c，为满电存储一周后，然后放电，放电结束便拆解电池。从c图可以看出，overhang下方依旧为红色，但相比b图，颜色有所变淡，说明有离子转移。另外overhang上方区域，箭头所指区域，颜色几乎变成黑色，说明此处的离子转移较多。从C图的结论，我们可以得出：即使放电后，Overhang区域仍存在未脱嵌的锂。也就是说，从正极正对着的负极区域横向扩散到overhang区域的锂离子，并不能完全回到正极，而这些Li会持续堆积，形成析锂。而如果overhang比较小，它是可以回到正极的。因此，Overhang区域并不是越大越好，需要满足设计要求的情况下，尽可能减小其区域，以避免析锂发生。
