三元正极材料核心技术介绍

一、材料体系与基础理论

1.1三元材料化学组成与晶体结构

三元正极材料（LiNi_xCo_yMn_zO_2或LiNi_xCo_yAl_zO_2）的晶体结构为层状α-NaFeO_2型，空间群R-3m。镍钴锰（铝）离子占据3a位，锂离子占据3b位，氧离子占据6c位。镍含量直接影响：
比容量‌：Ni²+/Ni⁴+氧化还原对提供主要容量（每增加10%镍，容量提升约15-20mAh/g）
结构稳定性‌：高镍材料（Ni≥80%）易发生H2→H3相变，导致晶格畸变率超过6%
热稳定性‌：镍含量每提升10%，热分解温度下降约15℃

1.2中低镍与高镍体系技术对比

体系类型	典型型号	镍含量	比容量(mAh/g)	热失控温度
中低镍	NCM523	50-70%	155-175	220-250℃
	NCM622		165-185
高镍	NCM811	≥80%	195-220	180-210℃
	NCA90		200-220

二、前驱体制备工艺深度解析

2.1共沉淀反应机理

在连续搅拌反应釜（CSTR）中发生的反应：
Ni²+ + Co²+ + Mn²+ + 2OH⁻→(NiCoMn)(OH)₂↓
四阶段控制‌：
成核阶段‌（0-30min）：pH值突跃至10.5以上，形成5-20nm晶核
生长阶段‌（1-10h）：奥斯特瓦尔德熟化主导，D50增长至3-5μm
致密化阶段‌（10-20h）：氨浓度调控表面能，振实密度达1.8-2.2g/cm³
陈化阶段‌（2-4h）：消除内应力，降低BET比表面积至10-15m²/g

2.2关键设备与参数矩阵

②中低镍材料参数‌：

单釜反应时间：8-12h
粒度分布：D10=2.5μm, D50=4.5μm, D90=8.0μm
比表面积：12-18m²/g

三、混锂与烧结工艺核心技术

3.1锂源选择与配比计算

锂过量系数公式：
Li/(Ni+Co+Mn)=1.05-1.10（中低镍）
Li/(Ni+Co+Al)=1.08-1.15（高镍）

混料工艺对比‌：

设备	V型混料机	高速混合机	行星式球磨机
转速	15-25rpm	200-500rpm	200-300rpm
时间	2-4h	0.5-1h	4-6h
均匀性	RSD≥5%	RSD≥5%	RSD≤2%
适用体系	中低镍	全体系	高镍

3.2烧结动力学与设备选型

推板窑 vs 辊道窑 vs 回转窑‌：

指标	推板窑(中低镍)	辊道窑(全体系)	回转窑(高镍)
温度均匀性	±5℃	±1℃	±1℃
气氛控制	空气	空气 or 氧气	O₂浓度5-15%
升温速率	3-5℃/min	3-5℃/min	1-2℃/min
产能	200kg/批	300kg/批	500kg/天
残锂控制	1.2-1.8%	1.0-2.0%	0.8-1.2%

典型烧结曲线‌：

NCM622‌：室温→400℃（2h）→750℃（12h）→炉冷
NCM811‌：室温→300℃（2h, O₂ 5%）→500℃（3h, O₂ 10%）→750℃（10h, O₂ 15%）→急冷

四、后处理与表面改性技术

4.1粉碎分级工艺

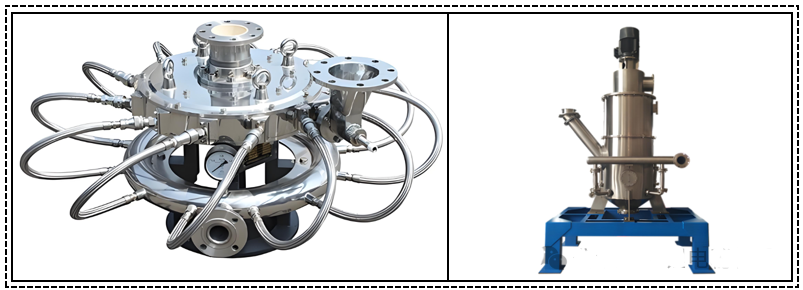

对喷式气流粉碎机参数‌

工作压力：0.8-1.2MPa
分级轮转速：4000-8000rpm
D50控制精度：±0.3μm
产能：100-300kg/h

4.2表面包覆技术

湿法包覆工艺‌

包覆剂：AlPO₄、Li₂TiO₃、LiAlO₂
反应条件：固液比1:3，80℃，pH=9-10, 2h搅拌
包覆层厚度：2-5nm
包覆量：0.5-2.0wt%

原子层沉积（ALD）技术‌

沉积材料：Al₂O₃、TiO₂
沉积速率：0.1nm/cycle
设备真空度：10⁻³ Pa
膜层均匀性：>95%

五、关键性能指标与测试方法

5.1电化学性能

测试项目	方法标准	中低镍典型值	高镍目标值
首次效率	GB/T30835	85-88%	88-92%
1C循环寿命	25℃,2.8-4.3V	1500周≥80%	1000周≥90%
高温性能	45℃存储7天	容量保持≥95%	≥92%
DCIR增长率	1C循环500周	<25%	<15%

5.2物理性能

参数	测试设备	控制标准
振实密度	霍尔流速计	≥2.2g/cm³
比表面积	BET氮吸附仪	0.3-0.8m²/g
磁性异物	高梯度磁选机	≤100ppb
水分含量	卡尔费休水分仪	≤500ppm
