锂电池极片辊压：一次与二次工艺对回弹及电芯性能的差异影响

在锂离子电池生产工艺流程中，极片辊压是连接涂布与分切的关键工序。辊压直接决定了极片厚度、压实密度、孔隙率与机械强度，进而影响电池的能量密度、倍率性能与循环寿命。一次辊压与二次辊压两者的施压次数、压力分配与时间间隔的不同，对极片回弹行为及最终电芯性能的影响存在显著差别。

01.辊压目的与基本机理

1.辊压目的

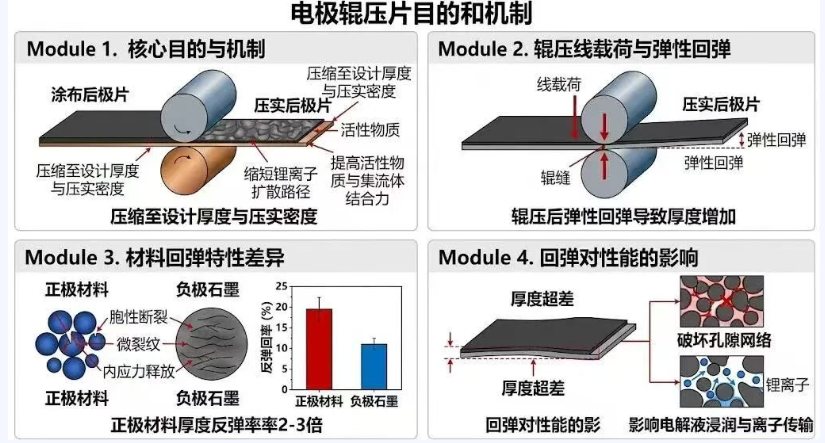

辊压的核心目标是将涂布后的极片压缩至设计厚度与压实密度，同时提高活性物质与集流体的结合力，缩短锂离子扩散路径。

2.辊压机理

     极片穿过两个平行轧辊的微小缝隙时，在巨大线压力下发生塑性变形。涂层内活性颗粒被压实、移动并重新排列，致密性显著增加，孔隙率下降，从而实现厚度减小与密度提升。

问题点：

从辊缝出来后极片会发生弹性回弹导致厚度增加。不同材料体系的回弹特性差异显著。正极材料（如三元、磷酸铁锂）颗粒硬度较高、弹性恢复较小；负极石墨体系则因层状结构与颗粒形貌，辊压后回弹更为突出。

有研究表明，部分正极材料颗粒在辊压时易发生脆性断裂，形成大量微裂纹与内应力，当外部压力卸除后，内应力释放会驱动颗粒发生显著的弹性恢复，导致极片厚度反弹率较石墨负极高出2至3倍。

02.一次辊压的特点与局限性

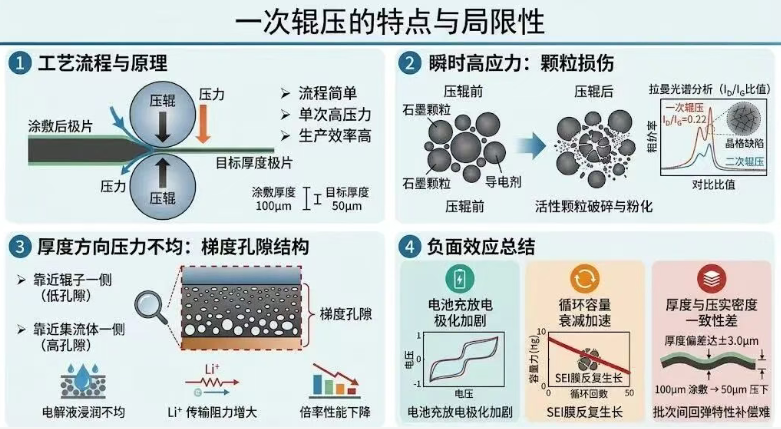

     一次辊压指通过单次高压力将极片直接压至目标厚度与密度，工艺流程简单、生产效率高。然而，瞬时高应力容易造成活性颗粒破碎与粉化。以石墨负极为例，三星SDI与韩国汉阳大学的对比研究发现，一次辊压后拉曼光谱中ID/IG值为0.22，明显高于二次辊压样品。ID/IG比值越高意味着石墨晶格缺陷越多、颗粒损伤越重。同时，压力在极片厚度方向上分布不均，远离集流体一侧的孔径往往大于靠近集流体一侧，形成梯度孔隙结构。

这种颗粒损伤与孔径不均会带来多重负面效应。电解液难以均匀浸润，锂离子传输阻力增大，电池充放电极化加剧，倍率性能下降。极片上下层孔径差异也会推高整体内阻，降低充放电效率。颗粒破碎减少了有效活性物质，循环过程中SEI膜反复生长，导致容量衰减加速。此外，一次辊压速度较快，对不同批次材料的回弹特性难以实时补偿，厚度与压实密度的一致性往往不理想。

03.二次辊压的优势与作用机制

1.孔径均匀，颗粒完整度高

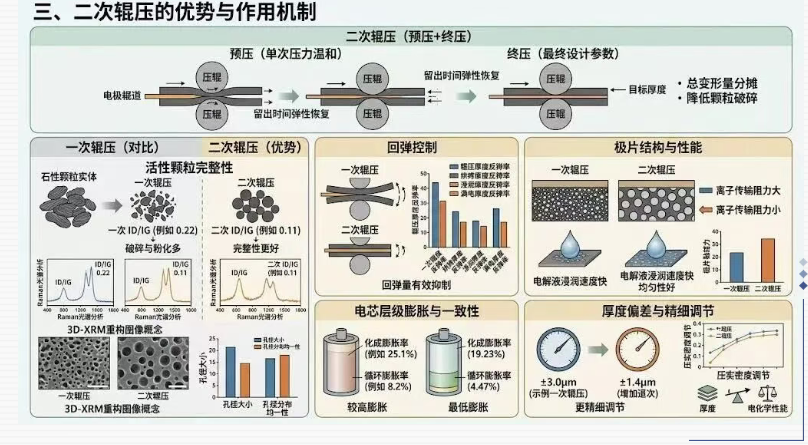

二次辊压采用“预压+终压”的两步策略：先将极片压至中间厚度，留出一定时间让其发生弹性恢复并趋于稳定，再进行第二次辊压，达到最终设计参数。与一次辊压相比，二次工艺将总变形量分摊到两次，单次压力相对温和，显著降低了活性颗粒的破碎与粉化概率。研究表明，经二次辊压的石墨极片ID/IG值仅为一次辊压的一半，颗粒完整性更好；3D-XRM重构图像显示经两次辊压的极片孔径明显大于一次辊压样品，且孔径分布更为均一。

2.厚度回弹稳定，极片粘结力高

从回弹控制角度看，第一次辊压后极片有充分时间完成弹性形变，第二次辊压时面对的是已趋于稳定的状态，整体回弹量得到有效抑制。研究发现，二次辊压工艺的极片辊压厚度反弹率、烘烤厚度反弹率、电解液浸润厚度反弹率及满电厚度反弹率均比一次辊压工艺更小。均匀的孔隙结构改善了电解液浸润速度与均匀性，降低了离子传输阻力。二次辊压后的极片粘结力也更优。

04.对比总结与生产实践建议

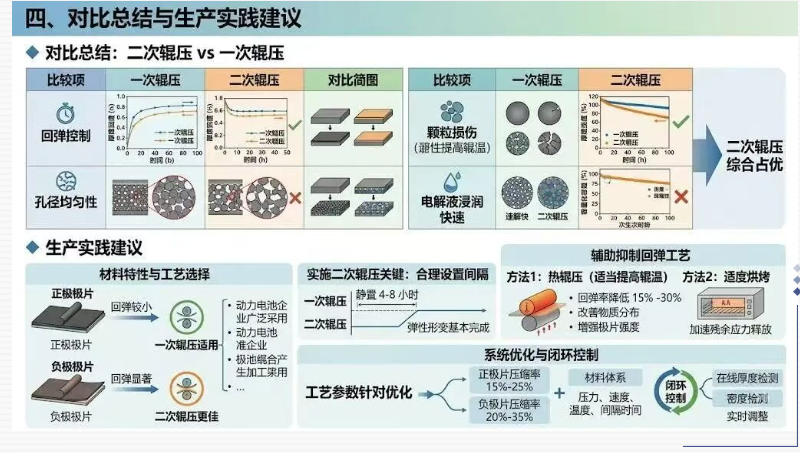

综合来看，二次辊压在控制回弹、改善孔径均匀性、降低颗粒损伤、提升电解液浸润与循环寿命等方面均优于一次辊压。实际生产中需根据材料特性灵活选择：正极极片回弹较小，国内几乎所有动力电池企业均采用一次辊压即可满足厚度与性能要求；负极极片回弹显著，二次辊压更为合适。

实施二次辊压时，关键在于合理设置两次辊压的时间间隔。传统工艺中通常建议一次辊压后静置4至8小时，待弹性形变基本完成后再进行二次辊压。为进一步抑制回弹，可结合辅助工艺：采用热辊压（适当提高辊温），可使回弹率降低15%至30%，同时改善活性物质与粘结剂的分布，增强极片强度；也可在辊压后进行适度烘烤，加速残余应力释放。工艺参数（压力、速度、温度、间隔时间）需针对具体材料体系进行系统优化——正极片压缩率通常控制在15%至25%，负极片为20%至35%——并配合在线厚度与密度检测，实现闭环控制。

小结：

企业工厂应根据正极与负极材料的差异，合理选择一次或二次工艺，并对辊压参数进行合理的优化，在保证生产效率的同时，获得厚度一致性好、结构均匀、性能优异的极片。
