芳纶隔膜耐高温优势底层机理解析

锂电池安全始终是新能源领域的核心关切。数据显示，超70%的锂电安全事故源于隔膜失效引发的内短路。芳纶隔膜凭借其本征耐高温特性，正逐步成为高安全锂电池的关键技术路径。本文将解析芳纶隔膜的耐高温优势及其核心机理。

01.芳纶隔膜简介

芳纶隔膜的核心基材为芳香族聚酰胺纤维，以对位芳纶（PPTA）为主流。其耐高温特性并非通过表面改性获得，而是源于分子结构与聚集态的本征设计。根据应用需求，芳纶隔膜分为两类：

全芳纶基膜 ：由纯芳纶纤维制成，耐高温性能极致，但成本较高；
聚烯烃基芳纶涂覆隔膜 ：在PE/PP隔膜表面涂覆芳纶涂层，兼顾成本与性能，是当前高端动力电池的主流方案。

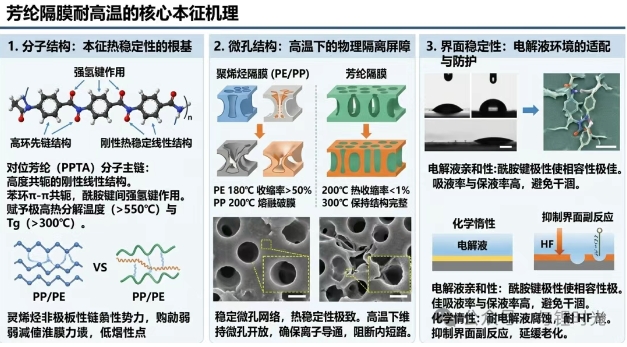

02.耐高温核心机理

芳纶隔膜的耐高温性能由分子到结构层层递进。

1. 分子结构：本征热稳定性的根基

刚性共轭分子链：对位芳纶分子主链由苯环与酰胺键（-CO-NH-）交替构成，形成高度共轭的刚性线性结构。苯环的π-π共轭体系与酰胺键间强氢键作用，赋予分子链极高的热分解温度（＞550℃）与玻璃化转变温度（Tg＞300℃）。
对比聚烯烃：PP/PE为柔性非极性链，仅靠弱范德华力结合，熔点低（PE：130℃，PP：165℃），高温下分子链易解缠结、熔融坍塌。

2. 微孔结构：高温下的物理隔离屏障

热稳定性微孔：芳纶隔膜采用湿法纺丝或涂覆工艺，形成稳定的微孔网络。其热稳定性远超聚烯烃：
热收缩率：200℃下30分钟热收缩率＜1%，300℃仍保持结构完整；
对比数据：PE隔膜180℃收缩率＞50%，PP隔膜200℃即熔融破膜。
关键作用：高温下维持微孔开放，确保锂离子导通的同时，物理隔绝正负极，阻断内短路路径。

3. 界面稳定性：电解液环境的适配与防护

电解液亲和性：酰胺键的极性使芳纶与碳酸酯类电解液相容性极佳，吸液率与保液率显著高于聚烯烃，避免高温下电解液干涸导致的电池失效。
化学惰性：芳纶耐电解液腐蚀与耐HF酸性能突出，高温下不与电解液分解产物（如LiPF₆分解的HF）反应，抑制界面副反应与SEI膜无序生长，延缓电池老化。

03.芳纶隔膜核心优势

基于本征机理，芳纶隔膜在锂电应用中展现出不可替代的优势：

1. 极端安全场景的“最后防线”

针刺、过充等极端测试中，芳纶隔膜可耐受300℃高温而不熔融、不坍塌，保持结构完整，大幅降低热失控概率，实现“针刺不起火”安全标准。

2. 高能量密度与快充的“黄金搭档”

适配高镍三元、硅碳负极等高能量密度体系，耐受大电流快充产生的持续温升，避免局部热点引发隔膜失效。

3. 高温循环寿命的“长效保障”

高温（60℃）循环测试中，芳纶隔膜电池容量保持率较聚烯烃体系高20%以上，显著延长电池使用寿命，满足储能、车用电池的长循环需求。

4. 热扩散控制的“时间窗口

热失控触发时，芳纶隔膜可延缓热量传递与链式反应，为电池管理系统（BMS）争取宝贵的应急处置时间（如＞10分钟），避免单电芯失效扩散至整个电池包。

04.技术演进与商业化前景

当前，芳纶涂覆隔膜已在中高端动力电池（如比亚迪刀片电池、宁德时代麒麟电池）及储能系统中批量应用。未来技术突破方向包括：

成本优化：通过纺丝工艺改进降低芳纶纤维成本，推动全芳纶基膜规模化应用；
性能复合 ：开发芳纶-陶瓷、芳纶-石墨烯复合隔膜，兼顾高温稳定性与离子电导率；
界面工程：通过表面改性增强芳纶与电极的浸润性，进一步抑制副反应。

05.小结

芳纶隔膜的耐高温优势，本质上是从分子结构的刚性共轭，到微孔网络的高温稳定，再到电解液界面的兼容性。
